مقدمه

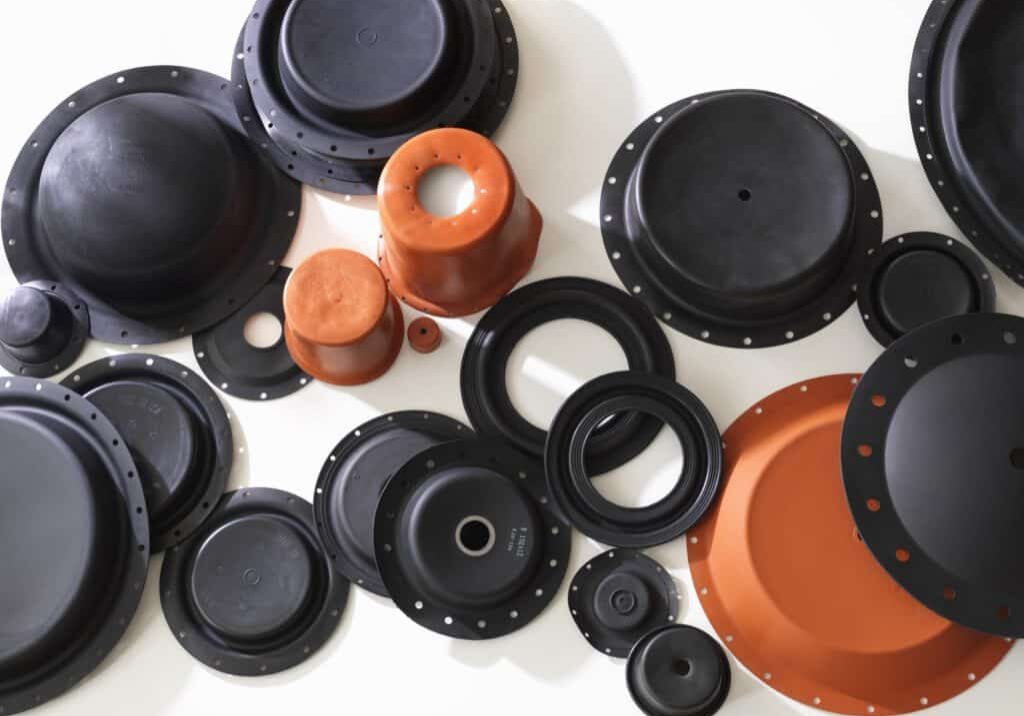

دیافراگم‌های لاستیکی مقاوم به حرارت از اجزای حیاتی در بسیاری از صنایع به شمار می‌روند که در محیط‌های کاری با دماهای بالا یا در تماس با سیالات داغ، بخار، گازهای داغ و مواد شیمیایی خورنده به کار می‌روند. این دیافراگم‌ها به‌گونه‌ای طراحی شده‌اند که ضمن حفظ انعطاف‌پذیری، در برابر تغییرات حرارتی، فشار، و واکنش‌های شیمیایی پایدار باقی بمانند. در ادامه، به بررسی کامل صنایعی که از دیافراگم‌های لاستیکی مقاوم به حرارت استفاده می‌کنند، ویژگی‌های لازم در هر کاربرد، و دلایل انتخاب این قطعه در مقایسه با انواع دیگر پرداخته می‌شود.
صنعت نفت، گاز و پتروشیمی
در صنایع نفت و گاز، دیافراگم‌های لاستیکی مقاوم به حرارت نقش مهمی در کنترل جریان سیالات داغ و خورنده دارند. در این محیط‌ها، دمای کاری ممکن است تا 200 درجه سانتی‌گراد یا بیشتر برسد و ترکیبات شیمیایی مانند هیدروکربن‌ها، بخارات اسیدی و روغن‌های سنگین وجود داشته باشند.
دیافراگم‌های ساخته‌شده از لاستیک‌های Viton (FKM)، EPDM مقاوم حرارتی یا سیلیکون صنعتی، معمولاً در این بخش به کار می‌روند. از جمله کاربردها می‌توان به موارد زیر اشاره کرد:
- پمپ‌های دیافراگمی انتقال سیالات داغ و نفتی؛
- شیرهای کنترلی برای قطع و وصل جریان در خطوط فشار بالا؛
- سیستم‌های نمونه‌گیری و اندازه‌گیری گازهای داغ؛
- جبران‌کننده‌های حرارتی در خطوط لوله برای جذب انبساط حرارتی.
مقاومت در برابر فشار، دمای زیاد، و تماس با ترکیبات شیمیایی خورنده سه ویژگی کلیدی دیافراگم‌های مورد استفاده در صنعت پتروشیمی است.
صنعت شیمیایی و دارویی
در صنایع شیمیایی، واکنش‌ها معمولاً در محیط‌های داغ یا تحت فشار انجام می‌شوند. دیافراگم‌ها در پمپ‌های دوزینگ، همزن‌ها و تجهیزات انتقال مواد فعال نقش کلیدی دارند. در صنعت داروسازی نیز نیاز به دیافراگم‌هایی است که علاوه بر مقاومت حرارتی، غیرسمی و بهداشتی باشند.
برای این منظور معمولاً از لاستیک‌هایی مانند PTFE پوشش‌دار با سیلیکون یا EPDM بهداشتی استفاده می‌شود. ویژگی‌های اصلی این دیافراگم‌ها عبارتند از:
- مقاومت در برابر دمای تا 180 درجه سانتی‌گراد؛
- مقاومت شیمیایی در برابر اسیدها و بازهای قوی؛
- عدم جذب آلودگی و قابلیت استریلیزاسیون؛
- انعطاف‌پذیری برای کارکرد پیوسته در پمپ‌های دوزینگ.
کاربرد نمونه:
- پمپ‌های دیافراگمی در تولید مواد شوینده و کود شیمیایی؛
- راکتورهای دارویی برای تزریق دقیق مواد فعال در دمای بالا.
صنعت خودروسازی و حمل‌ونقل
در موتورهای احتراق داخلی و سیستم‌های هیدرولیک خودرو، بسیاری از اجزا در معرض حرارت بالا و تماس با سوخت، روغن و بخارات قرار دارند. دیافراگم‌های مقاوم به حرارت در سیستم‌های زیر به کار می‌روند:
- پمپ‌های سوخت و ترمز؛
- رگولاتورهای فشار هوا و سوخت؛
- سیستم تهویه و کنترل آلایندگی موتور.
در این صنعت، لاستیک‌هایی مانند NBR مقاوم حرارتی، FKM (Viton) و سیلیکون بیشترین کاربرد را دارند.
این مواد ضمن تحمل دمای 150 تا 200 درجه سانتی‌گراد، در برابر روغن موتور، بنزین و دیزل مقاوم‌اند و از ترک خوردگی یا تغییر حجم جلوگیری می‌کنند.
همچنین در قطارها و وسایل نقلیه صنعتی، از دیافراگم‌های مقاوم به حرارت در سیستم‌های ترمز بادی و هیدرولیکی استفاده می‌شود تا عملکرد مطمئن در شرایط دمایی سخت تضمین شود.
صنعت تولید انرژی (نیروگاه‌ها)
در نیروگاه‌های حرارتی، بخار و گاز، تجهیزات زیادی تحت حرارت بالا و فشار کار می‌کنند. دیافراگم‌های لاستیکی مقاوم حرارت در بخش‌های زیر اهمیت ویژه دارند:
- شیرهای بخار و کنترل فشار؛
- پمپ‌های تغذیه آب داغ؛
- سیستم‌های کنترل سوخت و روغن داغ.
در این بخش معمولاً از سیلیکون مقاوم حرارت بالا، FKM و گاهی Kalrez برای شرایط بسیار بحرانی استفاده می‌شود.
ویژگی بارز دیافراگم‌های مورد استفاده در نیروگاه‌ها، مقاومت در برابر حرارت تا 250 درجه سانتی‌گراد، پایداری ابعادی، و مقاومت در برابر اکسیداسیون و بخار داغ است.
این قطعات به حفظ ایمنی و جلوگیری از نشتی در سیستم‌های تحت فشار کمک می‌کنند.
صنعت غذایی و نوشیدنی
در خطوط تولید مواد غذایی، بسیاری از فرآیندها شامل انتقال مایعات داغ، بخار یا روغن خوراکی هستند. به‌ویژه در عملیات پاستوریزاسیون، ضدعفونی یا انتقال شیر و نوشیدنی‌های گرم، نیاز به دیافراگم‌های مقاوم به حرارت و دارای گواهی بهداشتی FDA است.
مواد پرکاربرد شامل سیلیکون گرید غذایی و EPDM مقاوم حرارتی بهداشتی هستند.
کاربردها شامل:
- پمپ‌های دوزینگ شیر و شربت؛
- شیرهای قطع و وصل در خطوط فرآوری مواد داغ؛
- دستگاه‌های CIP (شست‌وشوی در محل).
این دیافراگم‌ها علاوه بر مقاومت در برابر حرارت، باید در برابر چربی‌ها، بخار و شوینده‌های قوی نیز پایدار باشند تا آلودگی به سیستم منتقل نشود.
صنعت سیمان، سرامیک و معدن
در صنایع سنگین که با گرد و غبار و حرارت بالا سروکار دارند، دیافراگم‌های لاستیکی در سیستم‌های پنوماتیکی و پمپ‌های اسلاری مقاوم حرارت به کار می‌روند.
در این کاربردها، دمای کاری بالا (تا 160 درجه سانتی‌گراد) و تماس با مواد ساینده از چالش‌های اصلی است.
از لاستیک‌های نئوپرن (CR) و EPDM مقاوم به حرارت استفاده می‌شود.
کاربردها شامل:
- پمپ‌های دیافراگمی برای انتقال دوغاب داغ سرامیک یا سیمان؛
- سیستم‌های کنترل فشار هوای فشرده در خشک‌کن‌ها؛
- آب‌بندی‌های حرارتی در اتصالات تجهیزات معدنی.
این نوع دیافراگم‌ها علاوه بر مقاومت حرارتی، باید در برابر سایش و خستگی مکانیکی نیز دوام بالایی داشته باشند.
صنعت هوافضا و تجهیزات نظامی
در تجهیزات هوایی و فضایی، دمای کاری می‌تواند از زیر صفر تا بیش از 250 درجه سانتی‌گراد تغییر کند. در چنین شرایطی، دیافراگم‌ها باید هم انعطاف‌پذیر و هم مقاوم در برابر شوک‌های حرارتی باشند.
در این حوزه از لاستیک‌های ویژه مانند Fluorosilicone (FVMQ)، Viton Extreme و Perfluoroelastomer (FFKM) استفاده می‌شود.
کاربردها شامل:
- سیستم‌های کنترل سوخت و هیدرولیک هواپیما؛
- آب‌بندی در کنترل‌کننده‌های فشار و گاز داغ؛
- تجهیزات کنترل دما و تهویه در کابین‌ها.
این دیافراگم‌ها باید در شرایط خلا، تابش، و دمای بالا عملکرد مطمئن داشته باشند و حتی پس از صدها چرخه حرارتی تغییر شکل ندهند.
صنایع لاستیک و پلیمری (ماشین‌آلات تولید)
در ماشین‌آلات تولید لاستیک و پلاستیک، مانند پرس‌های حرارتی و اکسترودرها، دیافراگم‌های مقاوم به حرارت در سیستم‌های هیدرولیک و کنترل فشار نقش کلیدی دارند.
در این تجهیزات، روغن‌های داغ و فشار بالا وجود دارد و دمای محیط کاری گاهی به 180 درجه سانتی‌گراد می‌رسد. استفاده از لاستیک‌های نئوپرن، NBR مقاوم حرارتی و سیلیکون صنعتی متداول است.
جمع‌بندی جدول‌وار:
صنعت | نوع لاستیک مقاوم حرارت | دمای کاری تقریبی (°C) | کاربرد اصلی |
نفت و گاز | FKM، EPDM، سیلیکون | 150–250 | پمپ‌ها و شیرهای فشار بالا |
شیمیایی و دارویی | PTFE/EPDM | 120–180 | پمپ دوزینگ، راکتور |
خودروسازی | NBR، Viton | 100–200 | پمپ ترمز، رگولاتور فشار |
نیروگاه | FKM، Kalrez | 200–250 | شیر بخار، کنترل فشار |
غذایی | سیلیکون غذایی، EPDM | 100–150 | پمپ مواد داغ، شیر فرآوری |
معدن و سیمان | نئوپرن، EPDM | 100–160 | پمپ اسلاری، سیستم پنوماتیک |
هوافضا | FFKM، FVMQ | تا 300 | کنترل سوخت، فشار بالا |
در نتیجه، دیافراگم‌های لاستیکی مقاوم به حرارت به دلیل ترکیب منحصر‌به‌فردی از مقاومت حرارتی، انعطاف‌پذیری و پایداری شیمیایی، در گستره‌ای از صنایع — از نفت و نیروگاه گرفته تا داروسازی و هوافضا — جایگاهی حیاتی دارند. انتخاب نوع لاستیک مناسب بر اساس دما، نوع سیال و فشار کاری، کلید دستیابی به عمر طولانی و عملکرد مطمئن در این سیستم‌هاست.
