مقدمه
بالمیل یا آسیاب گلوله ای (Ball Mill) یکی از تجهیزات اساسی در صنایعی مانند معدن، سیمان، مواد شیمیایی و متالورژی است که برای خردایش و آسیاب کردن مواد مختلف استفاده می شود. یکی از اجزای مهم بالمیل، لاینر (پوشش داخلی) آن است که نقش محافظتی و بهبود عملکرد آسیاب را بر عهده دارد. لاینرها در دو نوع اصلی صاف (Smooth) و موجدار (Wave یا Rippled) طراحی می شوند که هر کدام مزایا و معایب خاص خود را دارند. در این مقاله، به بررسی تفاوت های این دو نوع لاینر، تأثیر آنها بر عملکرد بالمیل، و کاربردهای هر یک می پردازیم.
فصل اول: آشنایی با بالمیل و لاینرها
1.1 ساختار و عملکرد بالمیل
بالمیل یک استوانه دوار است که با گلوله های فولادی یا سرامیکی پر شده و مواد اولیه درون آن آسیاب می شوند. حرکت دورانی بالمیل باعث برخورد گلوله ها با مواد و در نهایت خردایش آنها می شود.
1.2 نقش لاینر در بالمیل
لاینرها صفحاتی هستند که دیواره داخلی بالمیل را می پوشانند و وظایف زیر را بر عهده دارند:
- محافظت از بدنه بالمیل در برابر سایش ناشی از گلوله ها و مواد سخت.
- بهبود فرآیند آسیاب با کنترل حرکت گلوله ها و مواد.
- کاهش مصرف انرژی با بهینه سازی حرکت گلوله ها.
- افزایش عمر مفید دستگاه.
فصل دوم: لاینرهای صاف (Smooth Liners)

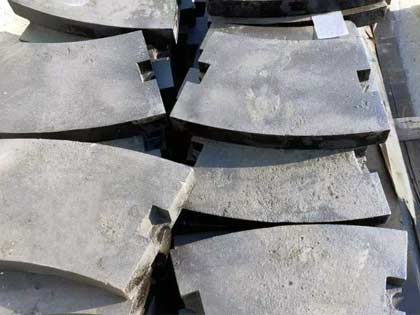

2.1 مشخصات لاینرهای صاف
لاینرهای صاف سطحی یکنواخت و بدون برجستگی دارند. این نوع لاینر معمولاً در بالمیل هایی استفاده میشود که نیاز به حرکت روان گلوله ها و مواد دارند.
2.2 مزایای لاینرهای صاف
✅ کاهش اصطکاک: به دلیل سطح صاف، مقاومت کمتری در برابر حرکت گلوله ها وجود دارد.
✅ مناسب برای مواد نرم: در موادی که نیاز به آسیاب ملایم دارند (مانند برخی مواد شیمیایی)، لاینر صاف عملکرد بهتری دارد.
✅ تعویض آسان: نصب و تعویض آن ساده تر است.
2.3 معایب لاینرهای صاف
❌ خردایش کمتر: به دلیل عدم وجود موج یا برجستگی، حرکت گلوله ها کمتر به سمت بالا پرتاب می شود و انرژی ضربه کاهش می یابد.
❌ سایش بیشتر در مواد سخت: در موادی مانند سنگ آهن یا سیمان، ممکن است عمر لاینر کاهش یابد.
2.4 کاربردهای لاینرهای صاف
- صنایع شیمیایی (مواد با سختی متوسط).
- آسیاب رنگ و پوشش ها.
- برخی فرآیندهای متالورژی که نیاز به آسیاب یکنواخت دارند.
فصل سوم: لاینرهای موجدار ( WAVE یا Rippled Liners)

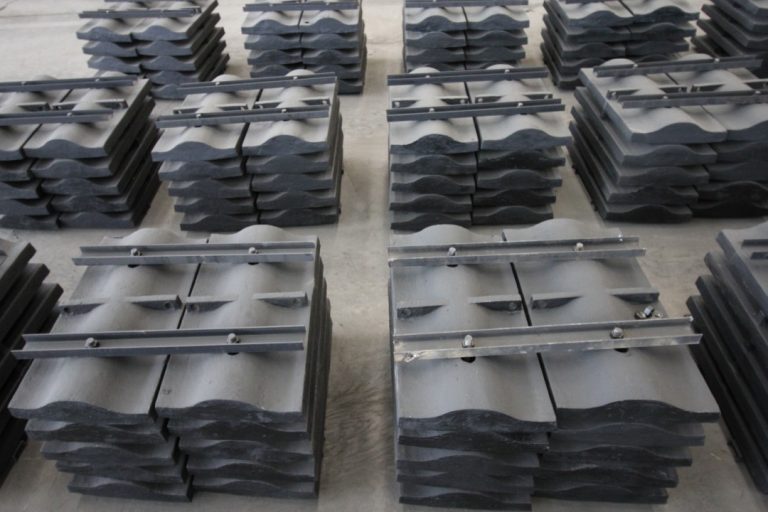

3.1 مشخصات لاینرهای موجدار
این لاینرها دارای برجستگی های منظم (موجی شکل) هستند که باعث تغییر در دینامیک حرکت گلوله ها می شوند.
3.2 مزایای لاینرهای موجدار
✅ افزایش انرژی ضربه: موج ها باعث پرتاب بهتر گلوله ها به سمت مواد و خردایش مؤثرتر می شوند.
✅ کاهش لغزش گلوله ها: برجستگی ها مانع از سر خوردن گلوله ها روی سطح لاینر می شوند.
✅ طول عمر بیشتر در مواد سخت: در موادی مانند سنگ معدن و سیمان، مقاومت سایشی بالاتری دارند.
3.3 معایب لاینرهای موجدار
❌ مصرف انرژی بیشتر: به دلیل افزایش اصطکاک، ممکن است انرژی بیشتری مصرف شود.
❌ پیچیدگی در تعمیر و نگهداری: تعویض آنها نسبت به لاینرهای صاف دشوارتر است.
3.4 کاربردهای لاینرهای موجدار
- صنایع سیمان و مواد معدنی سخت.
- معادن (آسیاب کردن سنگ آهن، مس، طلا).
- فرآوری مواد با سختی بالا.
فصل چهارم: مقایسه لاینرهای صاف و موجدار
معیار مقایسه | لاینرهای صاف | لاینرهای موجدار |
سطح داخلی | صاف و بدون برجستگی | دارای موج یا برجستگی |
مصرف انرژی | کمتر | بیشتر |
خردایش | ملایم و یکنواخت | شدید و پرانرژی |
مناسب برای مواد | مواد نرم و متوسط | مواد سخت و مقاوم |
عمر مفید | کمتر در مواد سخت | بیشتر در مواد سخت |
هزینه تعمیرات | کمتر | بیشتر |
فصل پنجم: عوامل مؤثر در انتخاب لاینر مناسب
5.1 نوع ماده اولیه
- مواد سخت (سنگ معدن، سیمان) → لاینر موجدار.
- مواد نرم (رنگ، پودرهای شیمیایی) → لاینر صاف.
5.2 میزان خردایش مورد نیاز
- اگر نیاز به آسیاب شدید داریم → لاینر موجدار.
- اگر آسیاب ملایم کافی است → لاینر صاف.
5.3 مصرف انرژی
- لاینرهای صاف انرژی کمتری مصرف میکنند.
5.4 هزینه های نگهداری
- لاینرهای موجدار هزینه تعمیر بالاتری دارند.
نتیجه گیری
انتخاب بین لاینرهای صاف و موجدار در بالمیل به عوامل مختلفی مانند جنس مواد، میزان خردایش مورد نیاز، مصرف انرژی و هزینه های تعمیر و نگهداری بستگی دارد. لاینرهای صاف برای مواد نرم و فرآیندهای ملایم مناسب هستند، در حالی که لاینرهای موجدار در صنایع سیمانی و معدنی که نیاز به خردایش قوی دارند، عملکرد بهتری ارائه می دهند. در نهایت، مهندسان باید با در نظر گرفتن این عوامل، بهترین گزینه را برای بهینه سازی عملکرد بالمیل انتخاب کنند.
