مقدمه

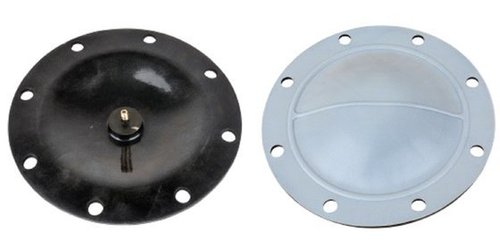

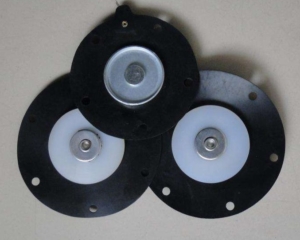

دیافراگم لاستیکی یکی از اجزای حیاتی در بسیاری از سیستم های مکانیکی، هیدرولیکی و پنوماتیکی محسوب میشود. این قطعه انعطاف پذیر به عنوان یک مانع انعطاف پذیر بین دو محیط عمل کرده و امکان انتقال فشار، حرکت یا جداسازی سیالات را فراهم میآورد. طراحی دیافراگم لاستیکی به ویژه از نظر شکل و ابعاد، تأثیر مستقیمی بر عملکرد، عمر مفید و کارایی سیستم دارد.
تعریف دیافراگم لاستیکی و کاربردهای آن
دیافراگم لاستیکی یک صفحه انعطاف پذیر است که معمولاً از مواد الاستومری مانند لاستیک طبیعی، نیتریل، سیلیکون یا EPDM ساخته میشود. این قطعه در کاربردهای مختلفی استفاده می شود:
- سیستم های ترمز خودرو
- پمپ های دیافراگمی
- شیرهای کنترل
- سیستم های هیدرولیک و پنوماتیک
- تجهیزات پزشکی
- صنایع غذایی و دارویی
- سیستم های جداسازی ارتعاشات
اهمیت شکل دیافراگم در طراحی
2.1. توزیع تنش و کرنش
شکل دیافراگم تأثیر مستقیمی بر توزیع تنش و کرنش در حین عملکرد دارد:
- دیافراگم های تخت: توزیع تنش یکنواخت اما محدوده حرکت کم
- دیافراگم های حلقوی: تمرکز تنش در مناطق خاص اما دامنه حرکت بیشتر
- دیافراگم های موجدار: توزیع تنش بهتر و عمر طولانی تر
2.2. دامنه حرکت و انعطاف پذیری
شکل دیافراگم تعیین کننده میزان جابجایی و انعطاف پذیری آن است:
- اشکال ساده با انحنای کم برای جابجایی های کوچک
- اشکال پیچیده با پروفیل های موجدار برای جابجایی های بزرگ
- اشکال مرکب برای کاربردهای خاص با نیازهای ترکیبی
2.3. پاسخ دینامیکی
شکل دیافراگم بر پاسخ فرکانسی و رفتار دینامیکی سیستم تأثیر میگذارد:
- اشکال متقارن پاسخ یکنواخت
- اشکال نامتقارن برای کاربردهای خاص با بارهای غیریکنواخت
- اشکال با هندسه متغیر برای کنترل پاسخ فرکانسی
اهمیت ابعاد دیافراگم در طراحی
3.1. قطر دیافراگم
- تعیین کننده سطح مؤثر برای انتقال نیرو
- تأثیر مستقیم بر ظرفیت جریان در کاربردهای سیالی
- رابطه با میزان تغییر شکل مجاز
3.2. ضخامت دیافراگم
- ضخامت کمتر: انعطاف پذیری بیشتر اما استحکام کمتر
- ضخامت بیشتر: استحکام بالاتر اما انعطاف پذیری کاهش یافته
- ضخامت متغیر برای توزیع بهینه تنش
3.3. نسبت ابعادی
- نسبت قطر به ضخامت (D/t) برای تعیین سفتی
- نسبت ارتفاع به قطر برای دیافراگم های حلقوی
- بهینه سازی ابعاد برای کارایی خاص
عوامل مؤثر بر تعیین شکل و ابعاد بهینه
4.1. شرایط کاری
- دما و فشار کاری
- نوع سیال در تماس
- فرکانس کاری و سیکل های حرکتی
4.2. الزامات عملکردی
- دامنه حرکت مورد نیاز
- نیروهای اعمالی
- دقت کنترل حرکت
4.3. محدودیت های فضایی
- ابعاد نصب موجود
- محدودیت های وزنی
- ملاحظات مونتاژ
روش های طراحی و بهینه سازی شکل و ابعاد
5.1. روش های تحلیلی
- معادلات حاکم بر رفتار دیافراگم
- مدل سازی ریاضی توزیع تنش
- محاسبات تحلیلی برای اشکال ساده
5.2. شبیه سازی های عددی
- تحلیل المان محدود (FEA)
- شبیه سازی سیالاتی (CFD) برای کاربردهای سیالی
- بهینه سازی پارامتریک
5.3. آزمایش های تجربی
- نمونه سازی اولیه
- تست های استقامتی
- اندازه گیری های عملکردی
تأثیر شکل و ابعاد بر عمر مفید دیافراگم
6.1. مکانیزم های خرابی
- ترک خوردگی ناشی از خستگی
- سایش سطحی
- تخریب شیمیایی
6.2. راهکارهای افزایش عمر
- بهینه سازی شکل برای کاهش تمرکز تنش
- انتخاب ابعاد مناسب برای توزیع یکنواخت بار
- طراحی اشکال مقاوم در برابر خستگی
مطالعات موردی و مثال های کاربردی
7.1. دیافراگم در پمپ های صنعتی
- اشکال موجدار برای دبی بالا
- ابعاد دقیق برای آب بندی مؤثر
- تأثیر ضخامت بر بازده پمپاژ
7.2. دیافراگم در سیستم های ترمز
- اشکال حلقوی برای انتقال نیروی یکنواخت
- ابعاد استاندارد برای جایگزینی آسان
- تأثیر قطر بر نیروی ترمزی
7.3. کاربردهای پزشکی
- اشکال استریل و یکبار مصرف
- ابعاد دقیق برای دوزینگ دارو
- ملاحظات ویژه برای زیست سازگاری
استاندارد ها و دستورالعمل های طراحی
8.1. استانداردهای بین المللی
- ISO برای ابعاد و تحملهای ابعادی
- ASTM برای روشهای تست
- DIN برای کاربردهای خاص
8.2. ملاحظات ایمنی
- ضریب اطمینان در طراحی ابعادی
- تست های اعتبارسنجی شکل
- الزامات ثبت و مستندسازی
پیشرفت ها و روندهای آینده
9.1. مواد جدید و تأثیر بر طراحی
- کامپوزیت های لاستیکی
- نانومواد برای بهبود خواص
- مواد هوشمند با خواص متغیر
9.2. روش های تولید پیشرفته
- چاپ سه بعدی دیافراگم های پیچیده
- روش های قالب گیری دقیق
- کنترل فرآیند خودکار
9.3. یکپارچه سازی با سیستم های هوشمند
- حسگرهای تعبیه شده
- سیستم های مانیتورینگ وضعیت
- دیافراگم های خودتنظیم
نتیجه گیری
شکل و ابعاد دیافراگم لاستیکی از پارامترهای کلیدی در طراحی این قطعه حیاتی هستند. انتخاب بهینه این پارامترها مستلزم درک عمیق از شرایط کاری، الزامات عملکردی و محدودیتهای سیستم است. با پیشرفت روش های طراحی و مواد جدید، امکان ایجاد دیافراگم هایی با اشکال پیچیده و ابعاد دقیق تر فراهم شده است که می تواند منجر به بهبود عملکرد، افزایش عمر مفید و کاهش هزینه های نگهداری شود. مهندسان باید با در نظر گرفتن تمامی این عوامل، به طراحی دیافراگم هایی بپردازند که نه تنها نیازهای فعلی را برآورده سازند، بلکه قابلیت تطبیق با نیازهای آینده را نیز داشته باشند.
