مقدمه
دیافراگم های لاستیکی اجزای حیاتی در بسیاری از کاربرد های مهندسی هستند که به‌عنوان موانع انعطاف‌پذیر بین دو محیط عمل می‌کنند. عملکرد بهینه این دیافراگم‌ها به شدت تحت تأثیر خواص الاستیسیته مواد لاستیکی تشکیل‌دهنده آنها قرار دارد. در این مقاله جامع، به بررسی دقیق تأثیر خواص الاستیسیته بر عملکرد دیافراگم لاستیکی می‌پردازیم.
فهرست مطالب
- مفاهیم پایه الاستیسیته و دیافراگم لاستیکی
- خواص مکانیکی لاستیک و ارتباط با الاستیسیته
- تأثیر مدول یانگ بر عملکرد دیافراگم
- نقش نسبت پواسون در رفتار دیافراگم
- اثر کشسانی در تغییر شکل های مکرر
- تأثیر هیسترزیس الاستیک بر اتلاف انرژی
- خواص ویسکو الاستیک و رفتار وابسته به زمان
- تأثیر دما بر خواص الاستیسیته و عملکرد دیافراگم
- پیری لاستیک و تغییر خواص الاستیک
- کاربرد های عملی و ملاحظات طراحی
- نتیجه‌گیری
مفاهیم پایه الاستیسیته و دیافراگم لاستیکی
الاستیسیته به توانایی یک ماده در بازگشت به شکل و اندازه اصلی خود پس از حذف نیروهای اعمالی اشاره دارد. در مورد دیافراگم های لاستیکی، این خاصیت تعیین‌کننده‌ی توانایی دیافراگم در تحمل تغییر شکل های مکرر بدون تخریب است.

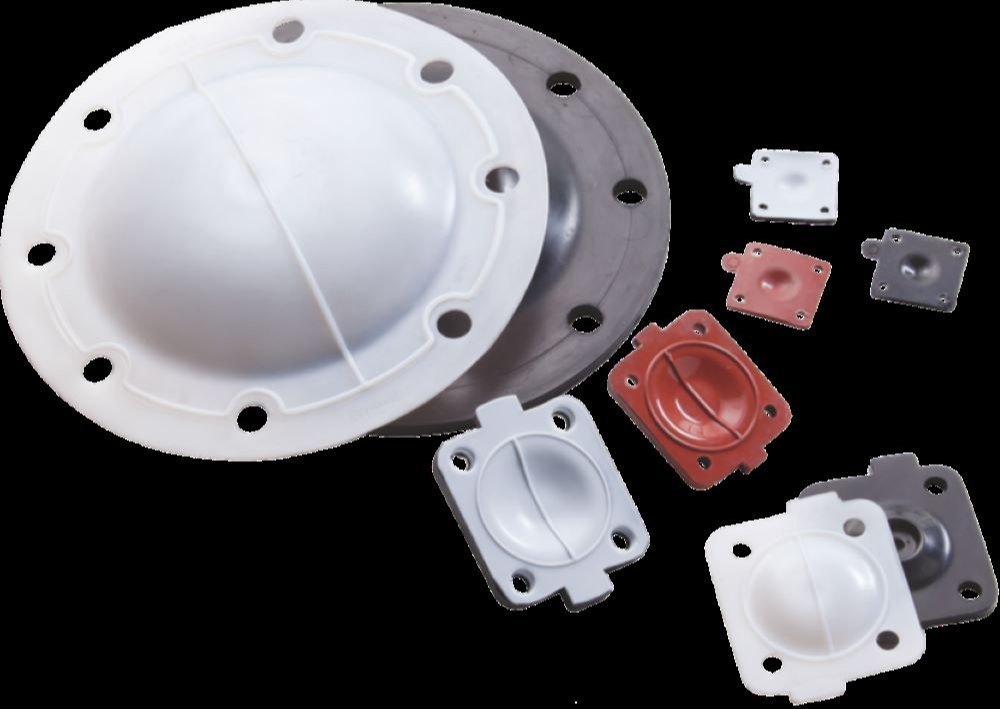

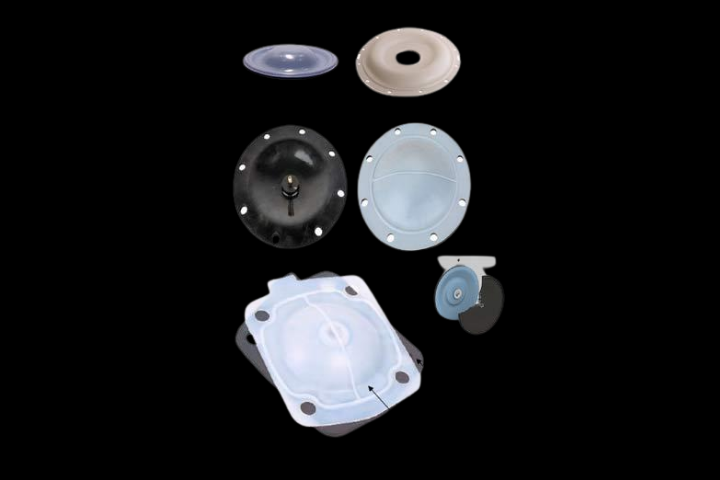

دیافراگم لاستیکی معمولاً از الاستومرهای مختلفی مانند نئوپرن، سیلیکون، نیتریل یا EPDM ساخته می‌شود. هر یک از این مواد دارای مشخصات الاستیک منحصر به فردی هستند که عملکرد دیافراگم را تحت تأثیر قرار می‌دهد.
خواص مکانیکی لاستیک و ارتباط با الاستیسیته
خواص مکانیکی لاستیک که بر الاستیسیته تأثیر می‌گذارند شامل:
- مدول الاستیسیته: مقاومت ماده در برابر تغییر شکل الاستیک
- حد الاستیک: حداکثر تنشی که ماده می‌تواند بدون تغییر شکل دائمی تحمل کند
- انرژی کرنش الاستیک: مقدار انرژی ذخیره شده در ماده در حین تغییر شکل
- سرعت بازیابی: سرعت بازگشت ماده به شکل اولیه پس از برداشتن بار
این خواص به ساختار شیمیایی پلیمر، میزان اتصالات عرضی (ولکانیزاسیون) و افزودنی‌های مختلف بستگی دارد.
تأثیر مدول یانگ بر عملکرد دیافراگم
مدول یانگ (مدول الاستیسیته) یکی از مهم‌ترین پارامترها در تعیین عملکرد دیافراگم لاستیکی است:
- مدول بالا: باعث سفتی بیشتر دیافراگم می‌شود که برای کاربردهای فشار بالا مناسب است اما انعطاف‌پذیری را کاهش می‌دهد.
- مدول پایین: انعطاف‌پذیری بیشتر و تغییر شکل آسان‌تر را فراهم می‌کند اما ممکن است در برابر فشارهای بالا مقاومت کمتری داشته باشد.
انتخاب مدول بهینه بستگی به شرایط کاری دارد. به‌عنوان مثال، در دیافراگم‌های پمپ‌های دیافراگمی، مدول متوسطی نیاز است که هم انعطاف‌پذیری کافی و هم مقاومت مناسب را ارائه دهد.
نقش نسبت پواسون در رفتار دیافراگم
نسبت پواسون (نسبت تغییر شکل عرضی به طولی) در لاستیک ها معمولاً نزدیک به 0.5 است که نشان‌دهنده تقریباً تراکم ناپذیر بودن این مواد است. این خاصیت تأثیرات زیر را دارد:
- هنگام اعمال فشار، دیافراگم تمایل به حفظ حجم خود دارد که منجر به تغییر شکل در جهت های دیگر می‌شود.
- در طراحی دیافراگم های مسطح، این خاصیت باعث می‌شود که فشار اعمالی به جای ضخامت، بیشتر در تغییر شکل سطحی ظاهر شود.
- در دیافراگم های حبابی شکل، این خاصیت به توزیع یکنواخت تنش کمک می‌کند.
اثر کشسانی در تغییر شکل های مکرر
دیافراگم های لاستیکی در بسیاری از کاربردها تحت تغییر شکل های مکرر قرار می‌گیرند. خواص الاستیسیته در این شرایط تعیین‌کننده هستند:
- خستگی مواد: مواد با الاستیسیته بالا معمولاً مقاومت به خستگی بهتری دارند.
- تغییر شکل باقیمانده: پس از چرخه های متعدد، ممکن است تغییر شکل های کوچکی باقی بماند که به کیفیت الاستیسیته ماده بستگی دارد.
- تمرکز تنش: در نقاط اتصال دیافراگم به اجزای سخت، الاستیسیته مناسب می‌تواند تمرکز تنش را کاهش دهد.
تأثیر هیسترزیس الاستیک بر اتلاف انرژی
هیسترزیس الاستیک به تفاوت بین انرژی ذخیره شده و بازیابی شده در یک چرخه تغییر شکل اشاره دارد. این پدیده در دیافراگم های لاستیکی مهم است زیرا:
- اتلاف انرژی: هیسترزیس بالا باعث تبدیل بخشی از انرژی مکانیکی به حرارت می‌شود که می‌تواند منجر به گرم شدن دیافراگم شود.
- میراکنندگی: هیسترزیس مناسب می‌تواند ارتعاشات را کاهش دهد که در برخی کاربردها مطلوب است.
- کارایی: در کاربرد های پمپاژ، هیسترزیس کم معمولاً مطلوب است تا انرژی کمتری تلف شود.
خواص ویسکو الاستیک و رفتار وابسته به زمان
لاستیک ها مواد ویسکو الاستیک هستند، یعنی رفتار آنها به نرخ تغییر شکل و مدت زمان اعمال بار بستگی دارد:
- خزش: تحت بار ثابت، دیافراگم ممکن است به مرور زمان تغییر شکل بیشتری نشان دهد.
- آرامش تنش: در تغییر شکل ثابت، تنش درون دیافراگم ممکن است با گذشت زمان کاهش یابد.
- وابستگی به نرخ: پاسخ دیافراگم به بارهای سریع ممکن است متفاوت از بارهای آهسته باشد.
این ویژگی ها در طراحی دیافراگم برای کاربردهای دینامیکی بسیار مهم هستند.
تأثیر دما بر خواص الاستیسیته و عملکرد دیافراگم
دمای کاری تأثیر قابل توجهی بر خواص الاستیسیته لاستیک دارد:
- اثر شیشه‌ای شدن: در دماهای پایین، لاستیک سفت می‌شود و خاصیت الاستیک آن کاهش می‌یابد.
- نرم شدن: در دماهای بالا، مدول الاستیسیته کاهش یافته و دیافراگم نرم‌تر می‌شود.
- تغییرات هیسترزیس: با افزایش دما، هیسترزیس معمولاً افزایش می‌یابد.
- پیری حرارتی: قرارگیری طولانی مدت در دمای بالا می‌تواند باعث تخریب خواص الاستیک شود.
انتخاب ماده مناسب برای محدوده دمایی مورد نظر ضروری است.
پیری لاستیک و تغییر خواص الاستیک
با گذشت زمان، خواص الاستیسیته دیافراگم های لاستیکی ممکن است به دلایل مختلف تغییر کند:
- اکسیداسیون: تماس با اکسیژن می‌تواند باعث ایجاد اتصالات عرضی جدید یا شکست زنجیره‌ها شود.
- تخریب نوری: قرارگیری در معرض UV می‌تواند ساختار پلیمر را تغییر دهد.
- مهاجرت افزودنی ها: خروج نرم‌کننده ها می‌تواند باعث سفت شدن ماده شود.
- تخریب شیمیایی: تماس با مواد شیمیایی خاص می‌تواند ساختار لاستیک را تغییر دهد.
این تغییرات معمولاً منجر به کاهش انعطاف‌پذیری و افزایش مدول می‌شوند.
کاربرد های عملی و ملاحظات طراحی
با درک تأثیر خواص الاستیسیته، می‌توان دیافراگم های لاستیکی را برای کاربرد های خاص بهینه کرد:
الف) پمپ های دیافراگمی:
- نیاز به مواد با مدول متوسط و هیسترزیس کم
- مقاومت به خستگی بالا ضروری است
- بازیابی سریع شکل پس از هر سیکل مهم است
ب) دیافراگم های کنترل فشار:
- دامنه تغییر شکل خطی مهم است
- پایداری خواص در طول زمان حیاتی است
- حساسیت به دما باید کم باشد
ج) دیافراگم های مهروموم کننده:
- مقاومت به تغییر شکل دائمی مهم است
- توانایی حفظ تنش فشاری در طول زمان
- مقاومت شیمیایی همراه با خواص الاستیک مناسب
د) دیافراگم های آکوستیک:
- چگالی و مدول خاص برای تطبیق امپدانس آکوستیک
- میراکنندگی مناسب برای کاهش بازتاب
- پایداری فرکانسی
نتیجه‌گیری
خواص الاستیسیته مواد لاستیکی تأثیر عمیقی بر عملکرد دیافراگم های لاستیکی دارد. از مدول الاستیسیته و نسبت پواسون گرفته تا رفتار ویسکو الاستیک و هیسترزیس، هر یک از این پارامترها به طریقی بر دوام، کارایی و قابلیت اطمینان دیافراگم تأثیر می‌گذارند. درک این روابط به مهندسان اجازه می‌دهد تا مواد بهینه را برای هر کاربرد خاص انتخاب کنند و طراحی هایی ایجاد کنند که هم عملکرد مطلوب و هم طول عمر بالایی داشته باشند. پیشرفت های اخیر در زمینه نانوکامپوزیت های لاستیکی و اصلاح شیمیایی پلیمرها راه را برای توسعه دیافراگم هایی با خواص الاستیسیته قابل تنظیم و بهبودیافته هموار کرده است.
