1. اصول عملکرد درام مگنت

قبل از بررسی تأثیر سرعت چرخش، لازم است اصول کلی عملکرد درام مگنت را درک کنیم:

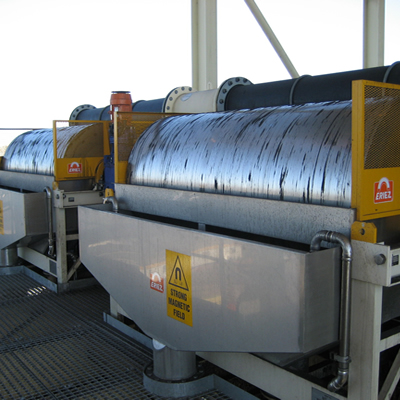

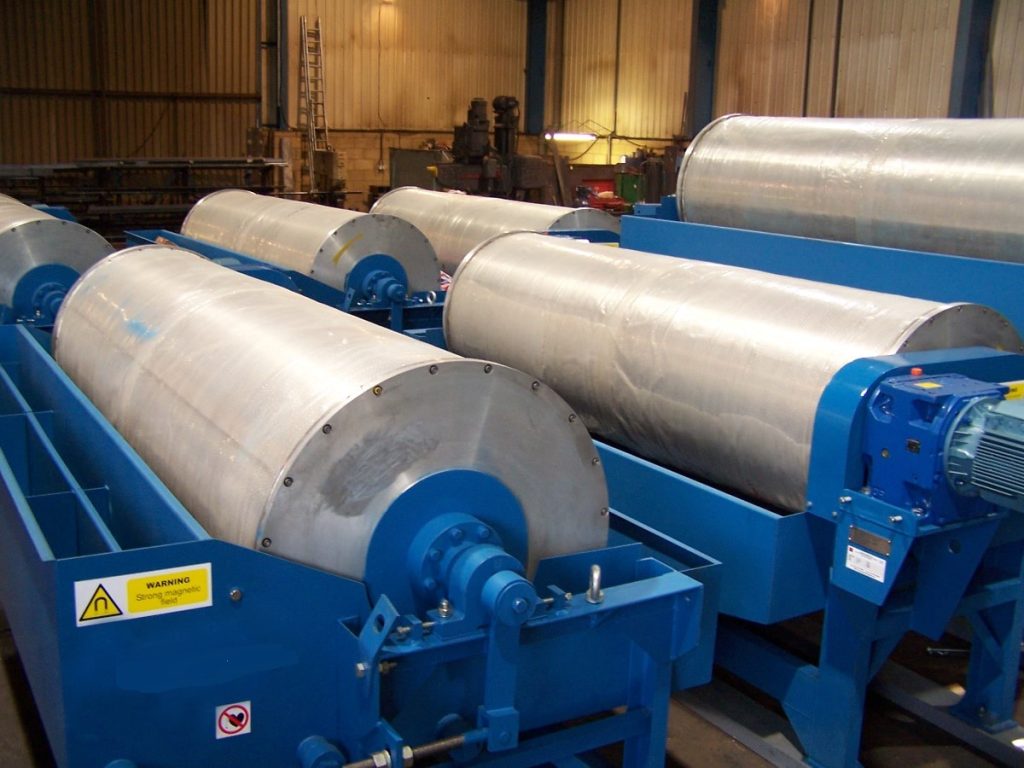

• ساختار اصلی: شامل یک استوانه دوار (درام) است که در داخل آن یک سیستم مغناطیسی ثابت نصب شده است.
• مکانیسم جداسازی: مواد حاوی اجزای مغناطیسی و غیرمغناطیسی روی سطح درام ریخته می‌شوند. اجزای مغناطیسی جذب سطح درام شده و با چرخش درام به نقطه تخلیه می‌رسند، در حالی که مواد غیرمغناطیسی تحت نیروی گرانش مستقیم از سیستم خارج می‌شوند.
• انواع درام مگنت:
  • نوع جریان مستقیم (Concurrent)
  • نوع جریان مخالف (Counter-rotation)
  • نوع جریان عرضی (Cross-belt)

2. پارامترهای مؤثر بر عملکرد درام مگنت

علاوه بر سرعت چرخش، پارامترهای دیگری نیز بر عملکرد سیستم تأثیرگذارند:

• قدرت میدان مغناطیسی
• اندازه ذرات مواد ورودی
• درصد مواد مغناطیسی در مخلوط
• زاویه قرارگیری فیدر
• فاصله هوایی بین درام و سیستم مغناطیسی
• ویسکوزیته محیط (در مواردی که مواد به صورت دوغاب هستند)

3. سرعت چرخش درام: تعریف و محدوده‌های متداول

سرعت چرخش درام معمولاً بر حسب دور بر دقیقه (RPM) یا متر بر ثانیه (سرعت سطحی) بیان می‌شود:

• محدوده متداول: بین 10 تا 100 دور بر دقیقه بسته به کاربرد
• سرعت سطحی: معمولاً بین 0.5 تا 3 متر بر ثانیه
• عوامل تعیین کننده سرعت بهینه:
  • چگالی مواد
  • اندازه ذرات
  • قدرت میدان مغناطیسی
  • نوع کاربرد (خشک یا تر)

4. تأثیر سرعت چرخش بر جداسازی

4-1. سرعت پایین (کمتر از حد بهینه)

مزایا:

• زمان تماس بیشتر مواد با میدان مغناطیسی
• احتمال جذب ذرات ریز مغناطیسی افزایش می‌یابد
• کاهش احتمال پرتاب مواد به دلیل نیروی گریز از مرکز کم

معایب:

• کاهش ظرفیت پردازش
• ممکن است ذرات غیرمغناطیسی به دلیل سرعت کم در خروجی مخلوط شوند
• احتمال تجمع مواد روی درام

4-2. سرعت بهینه

• تعادل بین زمان تماس و ظرفیت پردازش
• جداسازی بهینه با حداقل تداخل بین ذرات مغناطیسی و غیرمغناطیسی
• حداکثر راندمان جداسازی

4-3. سرعت بالا (بیش از حد بهینه)

مزایا:

• افزایش ظرفیت پردازش
• کاهش احتمال انسداد درام

معایب:

• کاهش زمان تماس ذرات با میدان مغناطیسی
• افزایش احتمال از دست رفتن ذرات مغناطیسی ریز
• افزایش اثر نیروی گریز از مرکز که ممکن است بر جذب مغناطیسی غلبه کند
• افزایش سایش مکانیکی سیستم

5. مکانیسم‌های فیزیکی تحت تأثیر سرعت چرخش

5-1. نیروی گریز از مرکز

نیروی گریز از مرکز (F_c) با رابطه زیر محاسبه می‌شود:

F_c = m × r × ω²

که در آن:

• m جرم ذره
• r شعاع درام
• ω سرعت زاویه‌ای (رادیان بر ثانیه)

با افزایش سرعت چرخش، این نیرو افزایش یافته و ممکن است بر نیروی جاذبه مغناطیسی غلبه کند.

5-2. زمان تماس مغناطیسی

زمان تماس (t) با رابطه زیر مرتبط است:

t ≈ θ / ω

که θ زاویه تماس است. با افزایش ω، زمان تماس کاهش می‌یابد.

5-3. دینامیک جریان مواد

سرعت چرخش بر الگوی جریان مواد روی درام تأثیر می‌گذارد:

• سرعت کم: جریان لایه‌ای
• سرعت بالا: جریان آشفته

6. تأثیر سرعت چرخش بر راندمان جداسازی

راندمان جداسازی (η) معمولاً به صورت نسبت مواد مغناطیسی بازیابی شده به کل مواد مغناطیسی ورودی تعریف می‌شود. رابطه تجربی زیر نشان‌دهنده تأثیر سرعت است:

η = η_max × exp(-k × ω^n)

که در آن:

• η_max حداکثر راندمان نظری
• k و n ثوابت تجربی
• ω سرعت زاویه‌ای

7. تأثیر سرعت بر ظرفیت پردازش

ظرفیت پردازش (Q) تقریباً با سرعت رابطه خطی دارد:

Q ≈ ρ × A × v

که در آن:

• ρ چگالی مواد
• A سطح مقطع جریان
• v سرعت خطی سطح درام

8. بهینه‌سازی سرعت چرخش

برای یافتن سرعت بهینه باید بین راندمان و ظرفیت تعادل برقرار کرد. روش‌های بهینه‌سازی شامل:

8-1. روش‌های تجربی

• تست‌های آزمایشگاهی با سرعت‌های مختلف
• تحلیل منحنی راندمان-سرعت

8-2. مدل‌سازی ریاضی

• استفاده از معادلات دینامیک ذرات
• شبیه‌سازی CFD (دینامیک سیالات محاسباتی)

8-3. روش‌های هوشمند

• الگوریتم‌های ژنتیک
• شبکه‌های عصبی مصنوعی

9. مطالعات موردی و داده‌های تجربی

مطالعه موردی 1: جداسازی هماتیت از کوارتز

• سرعت بهینه: 35-40 RPM
• راندمان در سرعت بهینه: 92-95%
• کاهش 15% راندمان در سرعت 60 RPM

مطالعه موردی 2: بازیافت آهن از سرباره

• سرعت بهینه: 25-30 RPM
• ظرفیت بهینه: 10 تن بر ساعت

10. تأثیر سرعت در کاربردهای خاص

10-1. پردازش مواد خشک

• نیاز به سرعت‌های پایین‌تر (20-50 RPM)
• حساسیت بیشتر به اثر گریز از مرکز

10-2. پردازش دوغاب (تر)

• امکان استفاده از سرعت‌های بالاتر (40-80 RPM)
• اثر میرایی سیال بر نیروی گریز از مرکز

10-3. بازیافت فلزات از زباله

• سرعت متغیر بسته به ترکیب مواد
• معمولاً 30-60 RPM

11. تأثیر سرعت بر عمر مفید تجهیزات

• سرعت بالا: افزایش سایش مکانیکی، کاهش عمر یاتاقان‌ها
• سرعت پایین: کاهش تنش‌های مکانیکی، اما احتمال تجمع مواد

12. کنترل سرعت در سیستم‌های مدرن

• استفاده از درایوهای قابل تنظیم (VFD)
• سیستم‌های فیدبک خودکار بر اساس بار مواد
• یکپارچه‌سازی با سیستم‌های کنترل فرآیند

13. ملاحظات طراحی مرتبط با سرعت چرخش

• نسبت قطر به سرعت: درام‌های با قطر بزرگتر نیاز به سرعت چرخش کمتر دارند
• طراحی سیستم مغناطیسی داخلی باید با سرعت چرخش هماهنگ باشد
• ملاحظات تعادل دینامیکی در سرعت‌های بالا

14. مشکلات عملیاتی ناشی از سرعت نامناسب

سرعت بسیار بالا:

• افزایش ناخالصی در محصول مغناطیسی
• افزایش مصرف انرژی
• افزایش صدای سیستم

سرعت بسیار پایین:

• کاهش ظرفیت تولید
• گرفتگی درام
• ناهمگنی در جداسازی

نتیجه‌گیری و توصیه‌های نهایی

سرعت چرخش درام مگنت یکی از پارامترهای کلیدی در عملکرد سیستم است که باید به‌دقت بهینه‌سازی شود. یافتن سرعت بهینه مستلزم در نظر گرفتن عوامل متعددی از جمله خواص مواد، طراحی سیستم و نیازهای فرآیندی است. به‌طور کلی:

1. برای مواد ریز و با خاصیت مغناطیسی ضعیف، سرعت‌های پایین‌تر مناسب‌تر است.
2. در کاربردهای با ظرفیت بالا و مواد درشت‌دانه می‌توان از سرعت‌های بالاتر استفاده کرد.
3. همیشه باید بین راندمان جداسازی و ظرفیت پردازش تعادل برقرار کرد.
4. انجام تست‌های آزمایشگاهی برای تعیین سرعت بهینه برای هر کاربرد خاص توصیه می‌شود.
5. سیستم‌های کنترل سرعت قابل تنظیم انعطاف‌پذیری عملیاتی را افزایش می‌دهند.

با توجه به پیچیدگی روابط بین سرعت چرخش و عملکرد درام مگنت، استفاده از روش‌های مدلسازی پیشرفته و سیستم‌های کنترل هوشمند می‌تواند به بهینه‌سازی عملکرد این تجهیزات مهم صنعتی کمک شایانی کند.
