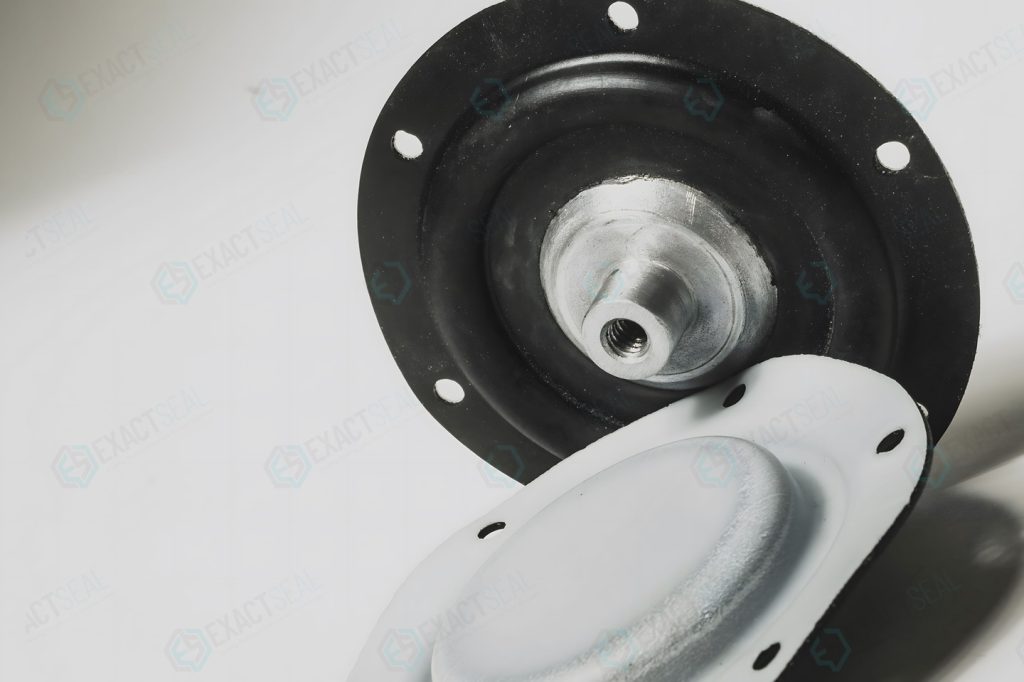

1. انتخاب مواد (Material Selection)

1.1 نوع الاستومر

انتخاب نوع لاستیک یا الاستومر یکی از اساسی ترین تصمیمات در طراحی دیافراگم است:

• نیتریل (NBR): مقاومت عالی در برابر روغن ها و سوخت ها
• سیلیکون (VMQ): محدوده دمایی گسترده و انعطاف پذیری بالا
• اتیلن پروپیلن دی ان مونومر (EPDM): مقاومت در برابر عوامل جوی و ازن
• فلوروکربن (FKM): مقاومت شیمیایی و دمایی بسیار بالا
• نئوپرن (CR): مقاومت در برابر سایش و خواص مکانیکی خوب

1.2 ترکیب و فرمولاسیون

فرمولاسیون ترکیب لاستیک تأثیر مستقیمی بر خواص نهایی دارد:

• پرکننده ها: کربن سیاه، سیلیکا و دیگر پرکننده ها بر استحکام و سفتی تأثیر می گذارند
• نرم کننده ها: انعطاف پذیری و مقاومت در برابر دمای پایین را بهبود می بخشند
• عوامل پخت: نوع و مقدار آنها خواص نهایی مانند مقاومت کششی را تعیین می کند

1.3 سازگاری شیمیایی

مقاومت شیمیایی ماده در برابر سیال کارکرد عامل حیاتی است:

• تورم: تماس با سیالات ناسازگار باعث تورم و کاهش عمر می شود
• تخریب شیمیایی: واکنش با مواد شیمیایی агрессивی باعث کاهش خواص مکانیکی می شود.

2. پارامترهای هندسی (Geometric Parameters)

2.1 پروفیل دیافراگم

شکل مقطع دیافراگم تأثیر عمده ای بر توزیع تنش دارد:

• دیافراگم مسطح: ساده ترین طراحی با توزیع تنش یکنواخت
• دیافراگم حلقوی: برای کاربردهای با جابجایی بیشتر
• دیافراگم غشایی: برای فشارهای پایین و انعطافپذیری بالا
• دیافراگم چینخورده: امکان جابجایی بیشتر بدون ایجاد تنشهای بیش از حد

2.2 ضخامت دیافراگم

ضخامت بر چندین پارامتر عملکردی تأثیر می گذارد:

• انعطاف پذیری: ضخامت کمتر انعطاف بیشتر اما استحکام کمتر
• مقاومت فشاری: ضخامت بیشتر تحمل فشار بالاتر
• عمر خستگی: ضخامت بهینه باعث توزیع مناسب تنش و عمر طولانی تر می شود

2.3 قطر مؤثر

قطر فعال دیافراگم بر موارد زیر تأثیر می گذارد:

• نیروی انتقالی: قطر بزرگ تر نیروی بیشتری انتقال می دهد
• حجم جابجایی: برای کاربردهای پمپی و حجمی اهمیت دارد
• پایداری: قطر بزرگ تر نیاز به طراحی دقیق تر برای جلوگیری از کمانش دارد.

3. شرایط کاری (Operating Conditions)

3.1 محدوده دمایی

دمای کارکرد بر انتخاب مواد و طراحی تأثیر می گذارد:

• دمای پایین: کاهش انعطاف پذیری و افزایش احتمال ترک خوردگی
• دمای بالا: تسریع تخریب شیمیایی و کاهش خواص مکانیکی
• چرخه های حرارتی: انبساط و انقباض مکرر باعث خستگی مواد می شود

3.2 فشار کاری

محدوده فشار تعیین کننده چندین پارامتر طراحی است:

• فشار استاتیک: طراحی برای حداکثر فشار بدون تغییر شکل دائم
• فشار دینامیک: مقاومت در برابر نوسانات فشار و ضربات قوچ
• فشار انفجاری: در برخی کاربردهای ایمنی بحرانی است

3.3 فرکانس کاری

در کاربردهای دینامیک، فرکانس حرکت اهمیت دارد:

• سیکل های کاری بالا: نیاز به مواد با خواص خستگی بهتر
• رزونانس: طراحی باید از فرکانس های طبیعی سیستم دور باشد
• گرمایش داخلی: حرکت مکرر باعث تولید حرارت و تخریب می شود.

4. ملاحظات مکانیکی (Mechanical Considerations)

4.1 توزیع تنش

طراحی باید توزیع یکنواخت تنش را تضمین کند:

• تمرکز تنش: در نقاط اتصال و تغییر شکل ها باید به حداقل برسد
• تحلیل FEM: استفاده از روش های المان محدود برای بهینه سازی توزیع تنش
• ضریب ایمنی: در نظر گرفتن حاشیه ایمنی مناسب برای شرایط غیرمنتظره

4.2 تغییر شکل

میزان و نوع تغییر شکل مجاز باید تعریف شود:

• کشش: حداکثر درصد کشش بدون آسیب دائمی
• فشردگی: حد فشردگی بدون ایجاد چروکیدگی یا تا خوردگی
• برش: مقاومت در برابر نیروهای برشی در کاربردهای خاص

4.3 سایش و اصطکاک

در کاربردهای دارای تماس سایشی:

• مقاومت به سایش: انتخاب مواد با مقاومت سایشی مناسب
• روغن کاری: نیاز یا عدم نیاز به روغن کاری در تماس های مکانیکی
• پوشش ها: استفاده از پوشش های کم اصطکاک در صورت لزوم

5. روش های ساخت و تولید (Manufacturing Processes)

5.1 روش های قالب گیری

انتخاب روش تولید بر کیفیت و هزینه تأثیر می گذارد:

• قالب گیری تزریقی: برای تولید انبوه با دقت بالا
• قالب گیری فشاری: برای قطعات بزرگتر یا با حجم تولید کمتر
• قالب گیری انتقالی: تعادلی بین دو روش قبلی

5.2 عملیات حرارتی

فرآیند پخت و ولکانیزاسیون:

• زمان و دمای پخت: تأثیر مستقیم بر خواص نهایی ماده
• پس پخت: برای بهبود پایداری ابعادی و خواص مکانیکی
• کنترل کیفیت: آزمایش های مکانیکی و ابعادی پس از تولید

5.3 مونتاژ و نصب

ملاحظات مربوط به اتصال دیافراگم:

• روش های اتصال: چسبندگی، مکانیکی یا ترکیبی
• آماده سازی سطح: برای بهبود چسبندگی در اتصالات چسبی
• تنش های نصب: جلوگیری از تنش های اولیه نامطلوب

6. ملاحظات محیطی (Environmental Factors)

6.1 قرارگیری در معرض ازن و UV

برای کاربردهای بیرونی:

• مقاومت به ازن: استفاده از مواد پایه EPDM یا افزودنی های ضد ازن
• مقاومت به UV: الاستومرهای با پایداری نوری یا پوشش های محافظ
• پیری محیطی: تأثیر ترکیبی دما، رطوبت و اشعه خورشید

6.2 رطوبت و آب

در محیط های مرطوب یا زیر آب:

• جذب آب: برخی الاستومرها مانند NBR جذب آب کمی دارند
• تخریب هیدرولیتیک: در دماهای بالا و محیط های قلیایی/اسیدی
• رشد میکروبی: در محیط های آبی راکد و گرم

6.3 محیط های خورنده

در معرض مواد شیمیایی агрессивی:

• مقاومت اسید/باز: انتخاب مواد بر اساس pH محیط
• مقاومت به حلال ها: جلوگیری از تورم یا حل شدگی
• خوردگی گالوانیک: در تماس با فلزات مختلف

7. الزامات عمر و قابلیت اطمینان (Life & Reliability Requirements)

7.1 عمر خستگی

برای کاربردهای دینامیک:

• تعداد سیکل های کاری: طراحی بر اساس عمر مورد نیاز
• نرخ تخریب: پیش بینی کاهش خواص با گذشت زمان
• آزمایش های شتاب دهی شده: برای تخمین عمر در زمان کوتاه تر

7.2 پیری و تخریب طولانی مدت

تأثیر عوامل محیطی در طول زمان:

• پیری حرارتی: کاهش انعطاف پذیری و افزایش سختی با گذشت زمان
• ترک خوردگی استرسی: تحت تنش های ثابت یا متغیر
• تغییرات شیمیایی: تجزیه زنجیره های پلیمری با گذشت زمان

7.3 شرایط خرابی

تعریف حالت های خرابی و پیامدهای آن:

• خرابی ناگهانی: در کاربردهای ایمنی-بحرانی
• خرابی تدریجی: کاهش عملکرد در طول زمان
• استراتژی های نظارتی: روش های بازرسی و تعویض پیشگیرانه

8. ملاحظات اقتصادی (Economic Considerations)

8.1 هزینه مواد اولیه

تعادل بین عملکرد و هزینه:

• الاستومرهای پریمیوم: برای شرایط کاری سخت
• مواد استاندارد: برای کاربردهای عمومی
• بهینه سازی فرمول: کاهش هزینه بدون قربانی کردن عملکرد کلیدی

8.2 هزینه تولید

تأثیر روش های ساخت بر قیمت تمام شده:

• هزینه ابزار و قالب: برای تولید انبوه قابل توجیه است
• زمان چرخه تولید: بهینه سازی برای کاهش زمان و هزینه
• ضایعات تولید: کنترل کیفیت برای کاهش ضایعات

8.3 هزینه چرخه عمر

تحلیل هزینه در طول عمر مفید:

• تعویض دوره ای: فرکانس تعویض و هزینه های توقف تولید
• تعمیر و نگهداری: نیاز به روغن کاری یا تنظیمات دوره ای
• بهره وری انرژی: تأثیر طراحی بر تلفات انرژی در سیستم

9. استانداردها و مقررات (Standards & Regulations)

9.1 استانداردهای صنعتی

رعایت الزامات صنعتی مربوطه:

• استانداردهای ASTM: برای خواص مواد و روش های آزمایش
• استانداردهای ISO: برای ابعاد و مشخصات عملکردی
• مقررات صنعتی خاص: مانند API, SAE برای صنایع خودرو و نفت

9.2 الزامات بهداشتی

برای کاربردهای غذایی و پزشکی:

• تاییدیه FDA: برای تماس با مواد غذایی
• USP Class VI: برای کاربردهای پزشکی
• تمیزی و زیست سازگاری: عدم آزادسازی مواد مضر

9.3 مقررات زیست محیطی

رعایت قوانین زیست محیطی:

• مواد محدود شده (RoHS, REACH): عدم استفاده از مواد خطرناک
• قابلیت بازیافت: استفاده از مواد قابل بازیافت در صورت امکان
• مدیریت پایان عمر: برنامه های جمع آوری و بازیافت

10. پیشرفت های فناوری و روندهای آینده (Technological Advances & Future Trends)

10.1 مواد جدید

توسعه الاستومرهای پیشرفته:

• نانوکامپوزیت ها: بهبود خواص مکانیکی و مقاومت حرارتی
• الاستومرهای خودترمیم شونده: افزایش عمر مفید
• مواد هوشمند: پاسخگو به محرک های محیطی مانند دما یا میدان الکتریکی

10.2 روش های طراحی پیشرفته

استفاده از فناوری های نوین:

• بهینه سازی توپولوژی: با استفاده از الگوریتم های تکاملی
• شبیه سازی چند فیزیکی: مدل سازی کوپل شده مکانیکی-حرارتی-شیمیایی
• طراحی افزودنی: امکان تولید ساختارهای پیچیده غیرممکن با روش های سنتی

10.3 فناوریهای نظارت و تشخیص

پایش وضعیت در حین کار:

• حسگرهای تعبیه شده: برای اندازه گیری تنش، دما و تخریب
• تشخیص خرابی پیشبینانه: با استفاده از داده های عملیاتی
• سیستم های هوشمند: تطبیق پارامترهای کاری با وضعیت دیافراگم

نتیجه گیری

طراحی دیافراگم لاستیکی فرآیندی پیچیده و چندرشته ای است که نیازمند درک عمیق از عوامل متعدد و تعامل بین آنهاست. از انتخاب مواد و پارامترهای هندسی گرفته تا شرایط کاری و ملاحظات محیطی، هر یک از این عوامل تأثیر بسزایی بر عملکرد، عمر و قابلیت اطمینان دیافراگم دارند. طراحی بهینه مستلزم برقراری تعادل بین این عوامل گاه متضاد است تا هم نیازهای عملکردی برآورده شود و هم از نظر اقتصادی مقرون به صرفه باشد. با پیشرفت فناوری های مواد و روش های طراحی، امکان تولید دیافراگم های با عملکرد بالاتر و عمر طولانی تر فراهم آمده است. درک جامع از عوامل مطرح شده در این مقاله، پایه و اساس طراحی موفق دیافراگم های لاستیکی برای کاربردهای متنوع صنعتی است.
