فصل اول: آشنایی با درام مگنت و نیروی کششی

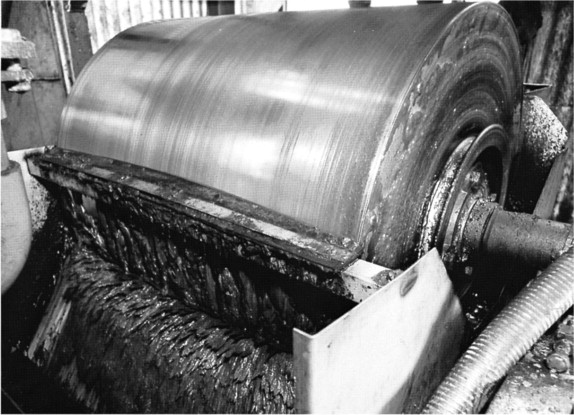

1-1. ساختار و عملکرد درام مگنت

درام مگنت از یک استوانه چرخان تشکیل شده که در داخل آن یک سیستم مغناطیسی (معمولاً از آهنربای دائم یا الکترومغناطیس) قرار دارد. مواد بر روی نوار نقاله به سمت درام هدایت می‌شوند و ذرات آهنی تحت تأثیر میدان مغناطیسی جذب سطح درام می‌شوند، در حالی که مواد غیرمغناطیسی به حرکت خود ادامه می‌دهند.

1-2. تعریف نیروی کششی مغناطیسی

نیروی کششی مغناطیسی (Magnetic Pull Force) به مقدار نیرویی گفته می‌شود که میدان مغناطیسی برای جذب و نگهداری یک جسم فرومغناطیس (مانند آهن یا فولاد) اعمال می‌کند. این نیرو معمولاً بر حسب نیوتن (N) یا کیلوگرم-نیرو (kgf) بیان می‌شود و به عوامل زیر بستگی دارد:

• قدرت میدان مغناطیسی (با واحد گاوس یا تسلا)
• فاصله جسم از سطح درام
• جنس و اندازه ذرات فلزی
• طراحی سیستم مغناطیسی (آهنربای دائم یا الکترومغناطیس)

فصل دوم: روش‌های اندازه‌گیری نیروی کششی درام مگنت

2-1. روش مستقیم با استفاده از نیروسنج (دینامومتر)

یکی از رایج‌ترین روش‌ها برای اندازه‌گیری نیروی کششی، استفاده از یک دینامومتر دیجیتال است. مراحل کار به شرح زیر است:

1. تهیه نمونه فلزی استاندارد: یک قطعه فولادی با ابعاد و جرم مشخص (معمولاً کروی یا استوانه‌ای) انتخاب می‌شود.
2. نصب دینامومتر: دستگاه نیروسنج به یک پایه ثابت متصل می‌شود و نمونه فلزی به آن وصل می‌گردد.
3. نزدیک کردن نمونه به درام: درام مگنت روشن شده و نمونه فلزی به آرامی به سطح درام نزدیک می‌شود تا جذب شود.
4. کشیدن نمونه با دینامومتر: با استفاده از نیروسنج، نمونه از سطح درام جدا می‌شود و حداکثر نیروی مورد نیاز ثبت می‌گردد.
5. تکرار آزمایش: برای اطمینان از دقت، آزمایش چندین بار تکرار می‌شود و میانگین نتایج محاسبه می‌گردد.

مزایا:

• دقت بالا
• قابلیت استفاده برای درام‌های مختلف
• عدم نیاز به محاسبات پیچیده

معایب:

• نیاز به تجهیزات دقیق
• امکان خطا در صورت عدم ثبات نمونه

2-2. روش گوس‌متر (اندازه‌گیری میدان مغناطیسی و محاسبه نیرو)

در این روش، ابتدا میدان مغناطیسی سطح درام با استفاده از گوس‌متر (Teslameter) اندازه‌گیری شده و سپس نیروی کششی با استفاده از روابط فیزیکی محاسبه می‌شود.

مراحل کار:

1. کالیبراسیون گوس‌متر: دستگاه باید با استانداردهای معتبر کالیبره شود.
2. اندازه‌گیری چگالی شار مغناطیسی (B): پروب گوس‌متر در فاصله‌های مختلف از سطح درام قرار داده می‌شود و مقدار میدان ثبت می‌گردد.
3. محاسبه نیروی کششی: با استفاده از رابطه زیر نیروی کششی تخمین زده می‌شود:

F=B2⋅A2μ0F=2μ0​B2⋅A​

که در آن:

• FF = نیروی کششی (نیوتن)
• BB = چگالی شار مغناطیسی (تسلا)
• AA = سطح تماس (متر مربع)
• μ0μ0​ = نفوذپذیری مغناطیسی خلأ (4π×10−7 N/A24π×10−7N/A2)

مزایا:

• امکان اندازه‌گیری غیرمستقیم بدون تماس فیزیکی
• مناسب برای کنترل کیفیت در خط تولید

معایب:

• نیاز به دانش فنی برای محاسبات
• تأثیرپذیری از دقت گوس‌متر

2-3. روش استفاده از ترازوی دیجیتال

در این روش، یک ترازوی دقیق برای اندازه‌گیری نیروی لازم برای جدا کردن نمونه فلزی استفاده می‌شود:

1. نصب درام به صورت عمودی: درام مگنت روی یک پایه ثابت به صورت عمودی نصب می‌شود.
2. اتصال نمونه به ترازو: یک نمونه فلزی به صفحه ترازوی دیجیتال متصل می‌شود.
3. جذب و جداسازی نمونه: نمونه به درام نزدیک شده و جذب می‌شود. سپس ترازو به آرامی کشیده می‌شود تا نمونه جدا شود و نیروی ماکزیمم ثبت می‌گردد.

مزایا:

• سادگی اجرا
• دقت قابل قبول

معایب:

• محدودیت در اندازه نمونه

فصل سوم: عوامل مؤثر بر دقت اندازه‌گیری

3-1. فاصله نمونه از سطح درام

هرچه فاصله نمونه از سطح درام بیشتر باشد، نیروی کششی به‌صورت نمایی کاهش می‌یابد. بنابراین، در اندازه‌گیری باید فاصله استاندارد رعایت شود.

3-2. ابعاد و جنس نمونه فلزی

نمونه‌های بزرگتر نیروی بیشتری نیاز دارند. همچنین، آلیاژهای مختلف آهن (مانند فولاد نرم یا فولاد ضدزنگ) پاسخ مغناطیسی متفاوتی دارند.

3-3. دمای محیط

در آهنرباهای دائم، افزایش دما ممکن است باعث کاهش قدرت میدان شود. بنابراین، اندازه‌گیری باید در دمای کنترل‌شده انجام شود.

3-4. سرعت چرخش درام

در درام‌های با سرعت چرخش بالا، نیروی گریز از مرکز ممکن است بر نتایج تأثیر بگذارد.

فصل چهارم: استانداردهای اندازه‌گیری نیروی کششی درام مگنت

4-1. استاندارد ASTM A341

این استاندارد روش‌های تست سیستم‌های مغناطیسی را تشریح می‌کند و برای اندازه‌گیری نیروی کششی درام‌ها قابل استفاده است.

4-2. استاندارد IEC 60404-14

راهنمایی برای اندازه‌گیری میدان مغناطیسی و محاسبه نیرو در تجهیزات صنعتی ارائه می‌دهد.

4-3. استاندارد DIN 50600

مربوط به تست آهنرباهای دائم در صنعت است و می‌تواند برای کالیبراسیون دستگاه‌های اندازه‌گیری استفاده شود.

نتیجه‌گیری

اندازه‌گیری نیروی کششی درام مگنت برای اطمینان از کارایی دستگاه در جداسازی مواد فلزی ضروری است. روش‌های مختلفی مانند استفاده از دینامومتر، گوس‌متر و ترازوی دیجیتال برای این منظور وجود دارد که هر کدام مزایا و محدودیت‌های خود را دارند. انتخاب روش مناسب به دقت مورد نیاز، تجهیزات در دسترس و شرایط عملیاتی بستگی دارد. رعایت استانداردهای بین‌المللی و کنترل عوامل محیطی مانند دما و فاصله نمونه، دقت نتایج را افزایش می‌دهد.

با انجام تست‌های دوره‌ای و کنترل کیفیت مستمر، می‌توان از عملکرد بهینه درام مگنت در صنایع مختلف اطمینان حاصل کرد.
