تعریف دیافراگم لاستیکی و کاربردهای آن

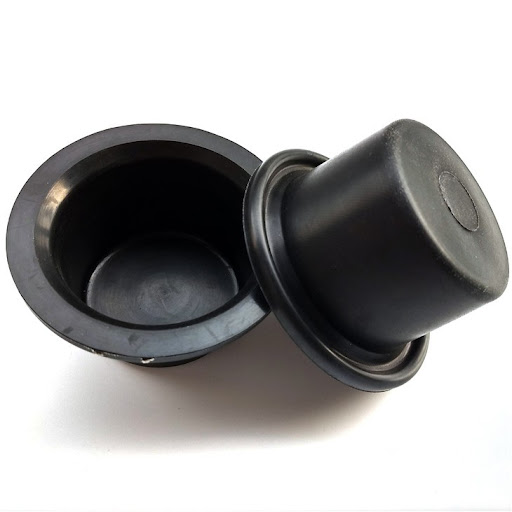

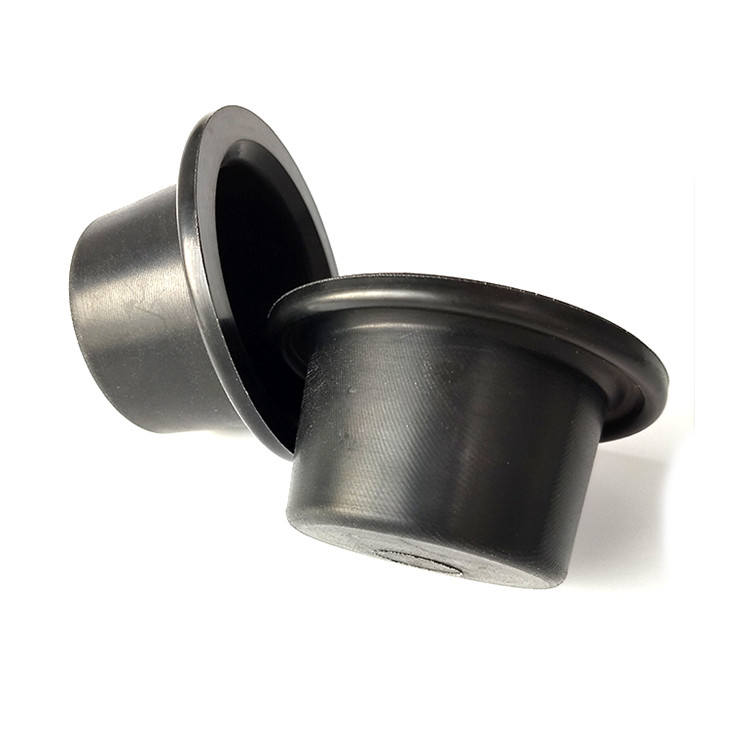

دیافراگم لاستیکی یک صفحه انعطاف پذیر از جنس الاستومر است که معمولاً به صورت دوره ای در سیستم های مکانیکی نصب می شود. این قطعه قادر به انتقال نیرو، تبدیل حرکت و ایجاد سد آب بند است. کاربردهای دیافراگم لاستیکی شامل:

• پمپ های دیافراگمی
• شیرهای کنترل
• محرک های پنوماتیک
• سیستم های تزریق
• مخازن تحت فشار
• سیستم های هیدرولیک
• تجهیزات پزشکی
• صنایع خودروسازی

عوامل مؤثر بر عملکرد دیافراگم لاستیکی

عملکرد دیافراگم لاستیکی تحت تأثیر عوامل متعددی قرار دارد که مهمترین آنها عبارتند از:

1. جنس لاستیک: نوع ترکیب لاستیک (نئوپرن، نیتریل، سیلیکون و…)
2. ضخامت: اندازه مقطع دیافراگم
3. شکل هندسی: پروفیل سطحی دیافراگم
4. شرایط کاری: دما، فشار، محیط شیمیایی
5. فرکانس کاری: تعداد سیکل های کاری در واحد زمان

در میان این عوامل، ضخامت دیافراگم پارامتری است که به راحتی در مرحله طراحی قابل کنترل بوده و تأثیر شگرفی بر رفتار مکانیکی قطعه دارد.

تأثیر ضخامت بر استحکام مکانیکی

ضخامت دیافراگم رابطه مستقیمی با استحکام مکانیکی آن دارد. به طور کلی:

• دیافراگم های ضخیمتر:
  • استحکام کششی بالاتر
  • مقاومت بیشتر در برابر پارگی
  • تحمل بارهای محوری بیشتر
  • مقاومت بهتر در برابر سوراخ شدن
• دیافراگم های نازکتر:
  • استحکام کششی کمتر
  • حساسیت بیشتر به آسیب های مکانیکی
  • محدودیت در تحمل بارهای بالا

رابطه بین ضخامت (t) و استحکام کششی (σ) را میتوان به صورت زیر بیان کرد:

σ = k√t

که در آن k ثابت ماده است.

تأثیر ضخامت بر انعطاف پذیری و تغییر شکل

انعطاف پذیری یکی از ویژگی های کلیدی دیافراگم های لاستیکی است که مستقیماً تحت تأثیر ضخامت قرار میگیرد:

• دیافراگم های نازک:
  • تغییر شکل پذیری بیشتر
  • جابجایی محوری بزرگتر
  • نیروی کمتری برای فعال سازی نیاز دارند
  • حساسیت بیشتر به اعوجاج
• دیافراگم های ضخیم:
  • سفتی بیشتر
  • محدودیت در تغییر شکل
  • نیاز به نیروی بیشتر برای فعال سازی
  • پایداری هندسی بهتر

مدول الاستیسیته ظاهری (E_app) دیافراگم با ضخامت رابطه زیر را دارد:

E_app ∝ E(t/d)³

که در آن E مدول ماده، t ضخامت و d قطر دیافراگم است.

رابطه ضخامت با مقاومت در برابر فشار

مقاومت در برابر فشار از جمله مهم ترین پارامترهای طراحی دیافراگم هاست:

• افزایش ضخامت باعث افزایش مقاومت در برابر فشارهای بالا می شود
• دیافراگم های نازک در فشارهای بالا دچار برآمدگی یا ترکیدن می شوند
• برای فشارهای ثابت، یک ضخامت بهینه وجود دارد که هم مقاومت کافی دارد و هم انعطاف پذیری لازم را حفظ میکند

حداکثر فشار قابل تحمل (P_max) را می توان با رابطه زیر تخمین زد:

P_max = (2σ_yt)/r

که σ_y استحکام تسلیم ماده و r شعاع دیافراگم است.

تأثیر ضخامت بر عمر خستگی

خستگی یکی از عوامل اصلی خرابی دیافراگم های لاستیکی است:

• دیافراگم های بسیار نازک:
  • تمرکز تنش بیشتر
  • شروع و رشد سریع ترک
  • عمر خستگی کوتاهتر
• دیافراگم های بسیار ضخیم:
  • تنش های داخلی بیشتر
  • گرمایش داخلی بالاتر
  • ممکن است عمر خستگی کاهش یابد
• ضخامت بهینه:
  • توزیع یکنواخت تنش
  • حداقل تمرکز تنش
  • حداکثر عمر خستگی

رابطه بین ضخامت و عمر خستگی (N_f) اغلب به صورت زیر است:

N_f ∝ t^(-k)

که k معمولاً بین 0.1 تا 0.3 برای مواد لاستیکی است.

تأثیر ضخامت بر پاسخ دینامیکی

در کاربردهای دینامیکی، ضخامت تأثیر مهمی بر پاسخ فرکانسی دارد:

• دیافراگم های نازک:
  • فرکانس طبیعی پایین تر
  • پاسخ سریعتر
  • میرایی بیشتر
• دیافراگم های ضخیم:
  • فرکانس طبیعی بالاتر
  • پاسخ کندتر
  • میرایی کمتر

فرکانس طبیعی (f_n) دیافراگم با ضخامت رابطه زیر را دارد:

f_n ∝ √(E/ρ)/t

که ρ چگالی ماده است.

تأثیر ضخامت بر خاصیت آب بندی

عملکرد آب بندی دیافراگم ها به شدت به ضخامت وابسته است:

• دیافراگم های ضخیمتر:
  • نیروی آب بندی بیشتر
  • مقاومت بهتر در برابر نشت تحت فشارهای بالا
  • احتمال نشست بیشتر به دلیل سفتی بالا
• دیافراگم های نازکتر:
  • انطباق بهتر با سطوح
  • آب بندی اولیه بهتر
  • احتمال نشت تحت فشارهای بالا

تأثیر ضخامت بر حساسیت به دما

رفتار حرارتی دیافراگم ها نیز تحت تأثیر ضخامت قرار می گیرد:

• دیافراگم های ضخیم:
  • تبادل حرارت کندتر
  • گرادیان دمایی بیشتر در مقطع
  • تنش های حرارتی بالاتر
• دیافراگم های نازک:
  • پاسخ سریع به تغییرات دما
  • توزیع دمایی یکنواخت تر
  • تنش های حرارتی کمتر

بهینه سازی ضخامت دیافراگم

بهینه سازی ضخامت نیازمند در نظر گرفتن چندین عامل است:

1. شرایط کاری: فشار، دما، محیط شیمیایی
2. ملاحظات مکانیکی: بارهای استاتیک و دینامیک
3. ملاحظات عمری: عمر خستگی مورد نیاز
4. ملاحظات اقتصادی: هزینه مواد و تولید

روش های بهینه سازی شامل:

• تحلیل المان محدود (FEA)
• آزمایشهای تجربی
• مدلسازی ریاضی
• روشهای تاگوچی

روش های اندازه گیری و کنترل ضخامت

دقت در اندازه گیری و کنترل ضخامت برای کیفیت محصول حیاتی است:

1. کولیس های دیجیتال: برای اندازه گیری های سریع
2. میكرو مترهای صفحه تخت: برای دقت بالا
3. اندازه گیری های اولتراسونیک: برای دیافراگم های نصب شده
4. سیستم های بینایی ماشین: برای کنترل کیفیت خودکار

تلرانس های معمول برای ضخامت دیافراگم ها بین ±0.05mm تا ±0.2mm بسته به کاربرد است.

موارد مطالعاتی و مثال های کاربردی

مورد 1: پمپ دیافراگمی در صنایع شیمیایی

در یک پمپ دیافراگمی انتقال اسید، افزایش ضخامت دیافراگم از 2mm به 3mm منجر به:

• افزایش عمر از 6 ماه به 14 ماه
• کاهش نشت به میزان 70%
• افزایش 20% در مصرف انرژی

مورد 2: شیر کنترل پنوماتیک

بهینه سازی ضخامت دیافراگم در یک شیر کنترل:

• ضخامت بهینه: 1.5mm
• پاسخ دینامیک بهبود یافته
• کاهش 40% در خرابی های خستگی

نتیجه گیری

ضخامت دیافراگم لاستیکی پارامتری حیاتی است که بر جنبه های مختلف عملکردی تأثیر می گذارد. انتخاب ضخامت بهینه نیازمند در نظر گرفتن توأمان عوامل مکانیکی، دینامیکی، عمری و اقتصادی است. به طور کلی:

• دیافراگم های نازک برای کاربردهای کم فشار با جابجایی زیاد مناسبند
• دیافراگم های ضخیم برای فشارهای بالا و شرایط سخت کاری بهتر عمل میکنند
• ضخامت بهینه معمولاً بینابینی است که تنش ها را بهینه و عمر را حداکثر کند

پیشرفت های اخیر در مواد و روشهای تولید امکان دستیابی به دیافراگم هایی با ضخامت های متفاوت و خواص بهبودیافته را فراهم کرده است. استفاده از روش های تحلیلی پیشرفته مانند FEA همراه با آزمایش های تجربی، به طراحان کمک میکند تا به بهترین انتخاب ضخامت دست یابند.
