مقدمه
دیافراگم ها به عنوان یکی از اجزای حیاتی در بسیاری از سیستم های مکانیکی، هیدرولیکی و پنوماتیکی شناخته می شوند. این قطعات به دو دسته اصلی لاستیکی و فلزی تقسیم می شوند که هر کدام ویژگی ها و کاربردهای منحصر به فردی دارند. در این مقاله جامع، به بررسی تفاوت های اساسی بین دیافراگم های لاستیکی و فلزی می پردازیم و جنبه های مختلفی از جمله ساختار، عملکرد، کاربردها، مزایا و معایب هر کدام را به تفصیل تحلیل خواهیم کرد.
شناخت دیافراگم و کاربردهای آن
- تعریف دیافراگم
دیافراگم یک صفحه انعطاف پذیر است که به عنوان جداکننده دو محیط یا به عنوان عنصر انتقال نیرو در سیستم های مکانیکی عمل می کند. این قطعه می تواند حرکت خطی یا دورانی را به حرکت دیگری تبدیل کند یا به عنوان عنصر آب بندی مورد استفاده قرار گیرد.
- کاربردهای عمومی دیافراگم
- سیستم های پنوماتیکی
- پمپ های دیافراگمی
- شیرهای کنترل
- سیستم های اندازه گیری فشار
- مبدل های حرارتی
- سیستم های پزشکی (مانند دستگاه های تنفسی)
- صنایع غذایی و دارویی

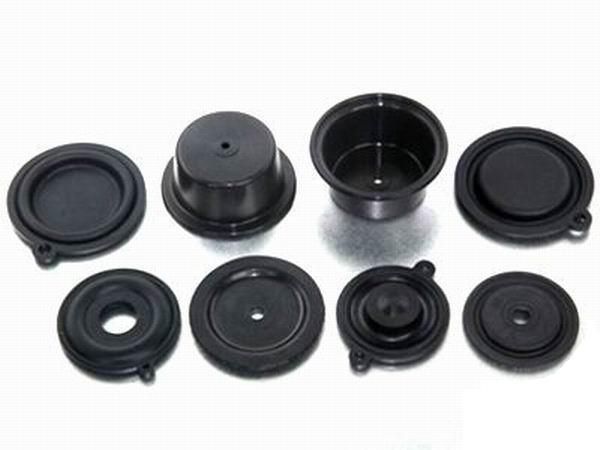

دیافراگم های لاستیکی
- ساختار و مواد تشکیل دهنده
دیافراگم های لاستیکی از مواد پلیمری انعطاف پذیر ساخته می شوند. رایج ترین مواد مورد استفاده شامل:
- نیتریل (NBR): مقاومت خوب در برابر روغن و سوخت
- سیلیکون: مقاومت حرارتی بالا و سازگاری با مواد غذایی
- ویتون (FKM): مقاومت شیمیایی عالی
- EPDM: مقاومت در برابر ازن و آب داغ
- نئوپرن: مقاومت سایشی خوب و خواص مکانیکی متعادل
2.ویژگی های فنی
- انعطاف پذیری: بسیار بالا، امکان تغییر شکل زیاد بدون آسیب
- مقاومت شیمیایی: بسته به نوع لاستیک متفاوت است
- محدوده دمایی: معمولاً بین -40°C تا +150°C (بسته به نوع ماده)
- طول عمر: معمولاً کوتاه تر از دیافراگم های فلزی
- هزینه: نسبتاً پایین در مقایسه با انواع فلزی
3.مزایای دیافراگم های لاستیکی
- قابلیت ارتجاعی بالا: می توانند تغییر شکل های قابل توجهی را تحمل کنند.
- ضربه گیری عالی: ارتعاشات و شوک ها را جذب می کنند.
- آب بندی خودکار: بدون نیاز به نیروی خارجی آب بندی خوبی ایجاد می کنند.
- سبک وزن: مناسب برای کاربردهایی که وزن مهم است.
- عدم خوردگی: در محیط های مرطوب دچار خوردگی نمی شوند.
- هزینه تولید پایین: نسبت به انواع فلزی اقتصادی تر هستند.
- تنوع مواد: امکان انتخاب مواد مختلف برای کاربردهای گوناگون.
- معایب دیافراگم های لاستیکی
- مقاومت حرارتی محدود: در دماهای بالا عملکردشان کاهش می یابد.
- حساسیت به برخی مواد شیمیایی: ممکن است در تماس با حلال های خاص متورم یا تخریب شوند.
- خزش (Creep): تحت بارهای مداوم ممکن است تغییر شکل دائمی پیدا کنند.
- پیری مواد: با گذشت زمان خواص مکانیکی شان کاهش می یابد.
- مقاومت سایشی محدود: در کاربردهای با اصطکاک بالا ممکن است سریع فرسوده شوند.
- تحمل فشار پایین: معمولاً برای فشارهای بسیار بالا مناسب نیستند.
5.کاربردهای خاص دیافراگم لاستیکی
- پمپ های دیافراگمی: برای انتقال سیالات خورنده یا حساس
- شیرهای کنترل: در صنایع غذایی و دارویی
- سیستم های ترمز خودرو: به عنوان دیافراگم بوستر ترمز
- دستگاه های پزشکی: مانند ونتیلاتورها
- صنایع غذایی: در تماس مستقیم با مواد غذایی
دیافراگم های فلزی
- ساختار و مواد تشکیل دهنده
دیافراگم های فلزی معمولاً از آلیاژهای خاصی ساخته می شوند که انعطاف پذیری و استحکام را همزمان داشته باشند. رایج ترین مواد شامل:
- فولادهای زنگ نزن (304, 316): مقاومت به خوردگی خوب
- آلیاژهای نیکل (اینکونل، هاستلوی): مقاومت حرارتی و شیمیایی عالی
- برلیم مس: هدایت حرارتی بالا و مقاومت به خستگی
- تیتانیوم: نسبت استحکام به وزن عالی
- آلیاژهای حافظه دار (نیتینول): قابلیت بازگشت به شکل اولیه
2.ویژگی های فنی
- انعطاف پذیری: محدود اما کنترل شده
- مقاومت شیمیایی: بستگی به نوع آلیاژ دارد
- محدوده دمایی: از -200°C تا +600°C (بسته به نوع فلز)
- طول عمر: بسیار طولانی تحت شرایط مناسب
- هزینه: معمولاً بالاتر از انواع لاستیکی
3.مزایای دیافراگم های فلزی
- مقاومت حرارتی بالا: عملکرد عالی در دماهای شدید.
- تحمل فشارهای بالا: مناسب برای سیستم های پرفشار.
- مقاومت شیمیایی عالی: در برابر بسیاری از مواد شیمیایی مقاومند.
- عدم پیری مواد: خواص مکانیکی در طول زمان ثابت می ماند.
- دقت ابعادی بالا: تغییر شکل های الاستیک قابل پیش بینی.
- مقاومت سایشی عالی: برای کاربردهای با اصطکاک بالا مناسب.
- هدایت حرارتی: در کاربردهای حرارتی مفید است.
- عدم نفوذپذیری: گازها و بخارات را از خود عبور نمی دهند.
معایب دیافراگم های فلزی
- انعطاف پذیری محدود: تغییر شکل های بزرگ ممکن است باعث تخریب شود.
- خستگی مواد: تحت سیکل های مکرر ممکن است ترک بخورند.
- وزن بالا: در مقایسه با انواع لاستیکی سنگین تر هستند.
- هزینه تولید بالا: به ویژه برای آلیاژهای خاص.
- حساسیت به خوردگی تنشی: در برخی محیط ها ممکن است دچار ترک خوردگی شوند.
- نیاز به طراحی دقیق: تغییر شکل ها باید به دقت محاسبه شوند.
- آب بندی مشکل تر: معمولاً نیاز به نیروی بیشتری برای آب بندی کامل دارند.
کاربردهای خاص دیافراگم فلزی
- صنایع نفت و گاز: در فشارهای بسیار بالا
- هوا فضا: در سیستم های هیدرولیک هواپیما
- راکتورهای هسته ای: در محیط های پرتوزا
- مبدل های حرارتی فشار بالا: در صنایع شیمیایی
- سنسورهای فشار: که نیاز به دقت بالا دارند
- سیستم های سوخت رسانی: در موتورهای پر فشار
مقایسه جامع دیافراگم لاستیکی و فلزی
- 1. مقایسه از نظر مکانیکی
ویژگی | دیافراگم لاستیکی | دیافراگم فلزی |
انعطاف پذیری | بسیار بالا | محدود اما کنترل شده |
تحمل فشار | پایین تا متوسط | بسیار بالا |
مقاومت به خستگی | متوسط (بسته به ماده) | بالا (در طراحی مناسب) |
مدول الاستیسیته | پایین | بالا |
تحمل تغییر شکل | تا 300% و بیشتر | معم.لاً کمتر از 1% |
مقاومت سایشی | متوسط تا پایین | بسیار بالا |
- مقایسه از نظر شیمیایی و محیطی
ویژگی | دیافراگم لاستیکی | دیافراگم فلزی |
مقاومت شیمیایی | بسته به نوع لاستیک | بسته به نوع آلیاژ |
محدوده دمایی | بسته به نوع لاستیک | بسته به نوع آلیاژ |
مقاومت به UV | متغیر (بعضی مواد ضعیف) | عموماً خوب |
مقاومت به ازن | بعضی مواد ضعیف | عالی |
پیری مواد | دارد | ندارد |
خوردگی | ندارد (اما ممکن است متورم شود) | بسته به آلیاژ و محیط |
- مقایسه از نظر اقتصادی و کاربردی
ویژگی | دیافراگم لاستیکی | دیافراگم فلزی |
هزینه اولیه | پایین | بالا |
طول عمر | کوتاه تر | بسیار طولانی |
تعمیر و نگهداری | نیاز به تعویض دوره ای | معمولاً بدون نیاز به تعویض |
وزن | سبک | سنگین |
تنوع طراحی | بالا | محدودتر |
زمان تولید | کوتاه | ممکن است طولانی باشد |
قابلیت بازیافت | محدود | عالی |
عوامل مؤثر در انتخاب بین دیافراگم لاستیکی و فلزی
- پارامترهای محیطی
- دما: در دماهای شدید معمولاً فلزی بهتر است
- فشار: فشارهای بالا نیاز به دیافراگم فلزی دارند
- محیط شیمیایی: بستگی به سازگاری مواد با محیط دارد
- وجود ذرات ساینده: محیط های ساینده معمولاً نیاز به فلزی دارند
- شرایط خلأ: دیافراگم های فلزی معمولاً عملکرد بهتری دارند
- پارامترهای عملکردی
- دامنه حرکت مورد نیاز: تغییر شکل های بزرگ نیاز به لاستیکی دارند
- فرکانس کار: سیکل های بالا ممکن است باعث خستگی در فلزی شوند
- دقت مورد نیاز: کاربردهای دقیق معمولاً فلزی ترجیح داده می شوند
- نیاز به آب بندی: لاستیکی ها معمولاً آب بندی بهتری دارند
- انتقال حرارت: اگر انتقال حرارت مهم باشد فلزی بهتر است
- ملاحظات اقتصادی
- هزینه اولیه در مقابل هزینه چرخه عمر
- در دسترس بودن مواد
- هزینه های تعمیر و نگهداری
- زمان از کار افتادگی سیستم
- ملاحظات زیست محیطی و بازیافت
تکنولوژی های جدید و ترکیبی
- دیافراگم های کامپوزیتی
ترکیبی از فلز و لاستیک که مزایای هر دو را دارد:
- لایه لاستیکی برای انعطاف و آب بندی
- لایه فلزی برای استحکام و مقاومت حرارتی
2.دیافراگم های تقویت شده
- تقویت شده با الیاف (مانند کولار)
- تقویت شده با شبکه های فلزی
- تقویت شده با نانو مواد
3.دیافراگم های هوشمند
- مواد حافظه دار (مانند نیتینول)
- مواد پیزوالکتریک
- مواد الکترواکتیو
استانداردها و تست های مربوطه
- استانداردهای دیافراگم لاستیکی
- ISO 4637: برای دیافراگم های لاستیکی در سیستم های ترمز
- ASTM D2000: سیستم طبقه بندی مواد لاستیکی
- FDA استانداردها برای کاربردهای غذایی و دارویی
- استانداردهای دیافراگم فلزی
- ASME Section VIII برای دیافراگم های تحت فشار
- ASTM A240 برای فولادهای زنگ نزن
- EN 10088 برای فولادهای ضد زنگ اروپایی
- تست های متداول
- تست عمر خستگی
- تست نشتی
- تست مقاومت شیمیایی
- تست تحمل فشار
- تست تغییر شکل
- تست دمایی
نتیجه گیری
انتخاب بین دیافراگم لاستیکی و فلزی به عوامل متعددی بستگی دارد که مهمترین آنها شامل شرایط کاری، محیط عملیاتی، ملاحظات اقتصادی و الزامات عملکردی است. دیافراگم های لاستیکی با انعطاف پذیری بالا، هزینه پایین و آب بندی عالی برای بسیاری از کاربردهای عمومی ایده آل هستند، در حالی که دیافراگم های فلزی با مقاومت حرارتی و فشاری بالا، طول عمر طولانی و دقت ابعادی برای کاربردهای بحرانی و شرایط سخت مناسب ترند.
توسعه های اخیر در زمینه مواد کامپوزیتی و هوشمند نیز گزینه های جدیدی را پیش روی مهندسان قرار داده است که می تواند برخی محدودیت های هر دو نوع را برطرف کند. در نهایت، انتخاب بهینه نیازمند تحلیل دقیق تمام پارامترهای مؤثر و در بسیاری از موارد، انجام تست های عملی برای اطمینان از عملکرد صحیح دیافراگم در شرایط واقعی است.
با توجه به پیشرفت های مداوم در علم مواد و فناوری های تولید، مرز بین دیافراگم های لاستیکی و فلزی در حال محو شدن است و شاهد ظهور نسل جدیدی از دیافراگم ها هستیم که می توانند مزایای هر دو نوع را همزمان ارائه دهند.
