مقدمه

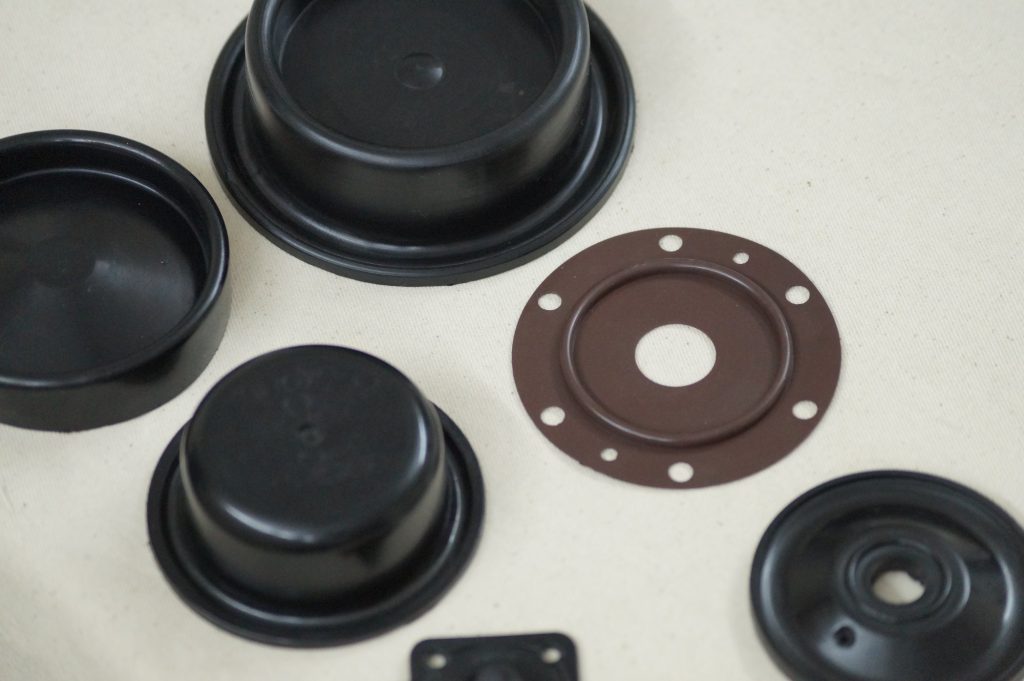

دیافراگم های لاستیکی قطعات انعطافپذیری هستند که در کاربردهای مختلفی از جمله صنایع خودروسازی، پزشکی، هوافضا و سیستمهای هیدرولیک و پنوماتیک استفاده میشوند. انتخاب مواد اولیه مناسب برای ساخت دیافراگم لاستیکی یکی از مهمترین عوامل در تعیین عملکرد، عمر مفید و قابلیت اطمینان این قطعات است. در این مقاله جامع، به بررسی کامل عوامل مؤثر بر انتخاب مواد اولیه مناسب برای دیافراگم های لاستیکی میپردازیم.
- درک عملکرد دیافراگم لاستیکی
دیافراگم لاستیکی یک صفحه انعطافپذیر است که معمولاً به عنوان جداکننده دو محیط، انتقال دهنده نیرو یا کنترل جریان سیالات استفاده میشود. این قطعات در معرض تنشهای مکانیکی مداوم، تغییر شکلهای مکرر و تماس با مواد شیمیایی مختلف قرار دارند.
- معیارهای کلیدی برای انتخاب مواد اولیه
2.1. مقاومت شیمیایی
- اهمیت: دیافراگمها اغلب در تماس با سیالات مختلف (روغنها، حلالها، اسیدها، بازها) قرار میگیرند.
- مواد مناسب:
- NBR نیتریل): مقاومت عالی در برابر روغنها و سوختها(
- FKM فلوئوروکربن): مقاومت بالا در برابر حلالها و مواد شیمیایی (
- EPDM: مقاومت خوب در برابر آب، بخار و مواد قطبی
2.2. محدوده دمایی کارکرد
- دمای پایین: برخی الاستومرها در دمای پایین سخت و شکننده میشوند.
- دمای بالا: برخی مواد در دمای بالا تخریب میشوند.
- مواد مناسب:
- سیلیکون (VMQ): محدوده دمایی وسیع -60°C تا +230°C
- FKM: مقاومت حرارتی تا 200°C
- NBR: معمولاً -40°C تا +120°C
2.3. خواص مکانیکی
- استحکام کششی: باید برای تحمل فشارهای کاری کافی باشد.
- ازدیاد طول در نقطه پارگی: نشاندهنده انعطافپذیری ماده
- مقاومت به سایش: برای کاربردهای با حرکت مکرر
- مواد مناسب:
- پلی اورتان: استحکام مکانیکی عالی
- NR لاستیک طبیعی): انعطافپذیری و مقاومت به سایش خوب(
2.4. مقاومت به خستگی
- دیافراگم ها معمولاً تحت سیکلهای مکرر خمش و تغییر شکل قرار دارند.
- مواد مناسب:
- NR: مقاومت به خستگی عالی
- SBR: ترکیب خوبی از مقاومت به خستگی و قیمت
2.5. نفوذناپذیری
- برای کاربردهای گازی، نفوذناپذیری به گازها مهم است.
- مواد مناسب:
- IIR بوتیل): نفوذناپذیری عالی به گازها(
- BIIR/HIIR: انواع هالوژنه شده با خواص بهتر
2.6. سازگاری با استانداردها
- استانداردهای صنعتی مثل FDA برای کاربردهای غذایی
- استانداردهای زیست سازگاری برای کاربردهای پزشکی
- انواع مواد اولیه و ویژگیهای آنها
3.1. لاستیکهای طبیعی (NR)
- مزایا: مقاومت به خستگی عالی، خواص مکانیکی خوب، ارتجاعپذیری بالا
- معایب: مقاومت ضعیف در برابر روغنها و ازن
- کاربردها: دیافراگمهای عمومی با بارگذاری دینامیکی
3.2. نیتریل بوتادین (NBR)
- مزایا: مقاومت عالی در برابر روغنها و سوختها، قیمت مناسب
- معایب: مقاومت محدود در برابر ازن و هوا
- کاربردها: سیستمهای هیدرولیک، صنعت خودرو
3.3. اتیلن پروپیلن دی ان (EPDM)
- مزایا: مقاومت عالی در برابر آب، بخار و هوا، مقاومت به ازن
- معایب: مقاومت ضعیف در برابر روغنها و حلالها
- کاربردها: سیستمهای آبی، کاربردهای فضای باز
3.4. فلوئوروکربن (FKM)
- مزایا: مقاومت شیمیایی عالی، مقاومت حرارتی بالا
- معایب: قیمت بالا، انعطافپذیری محدود در دمای پایین
- کاربردها: صنایع شیمیایی، هوافضا، کاربردهای با دمای بالا
3.5. سیلیکون (VMQ)
- مزایا: محدوده دمایی وسیع، انعطافپذیری در دمای پایین
- معایب: استحکام مکانیکی نسبتاً پایین، مقاومت ضعیف به سایش
- کاربردها: صنایع غذایی و پزشکی، کاربردهای با دمای بالا
3.6. پلی اورتان (PU)
- مزایا: استحکام مکانیکی عالی، مقاومت به سایش
- معایب: مقاومت محدود در برابر آب و بخار، تخریب در دمای بالا
- کاربردها: دیافراگمهای تحت فشار بالا
- عوامل محیطی و شرایط کاری
4.1. محیطهای شیمیایی
- انتخاب ماده باید بر اساس نوع سیال در تماس باشد:
- روغنها و سوختها: NBR، FKM
- اسیدها: FKM، EPDM بسته به نوع اسید
- بازها: EPDM، FKM
4.2. شرایط جوی
- تابش UV: EPDM مقاومت خوبی دارد
- ازن: EPDM، FKM مقاوم هستند
- رطوبت: بیشتر الاستومرها مقاومند، اما برخی مانند PU ممکن است هیدرولیز شوند
4.3. فشار کاری
- برای فشارهای بالا، مواد با استحکام مکانیکی بالا مانند PU یا ترکیبات تقویت شده مناسباند.
4.4. فرکانس کارکرد
- در کاربردهای با سیکل کاری بالا، مقاومت به خستگی اهمیت زیادی دارد.
- ملاحظات طراحی و ساخت
5.1. ضخامت دیافراگم
- مواد مختلف محدودیتهای متفاوتی در حداقل ضخامت قابل دستیابی دارند.
5.2. روش تولید
- قالبگیری تزریقی: برای مواد با ویسکوزیته پایینتر
- قالبگیری فشاری: برای اکثر الاستومرها
- اکستروژن: برای دیافراگمهای با اشکال خاص
5.3. عمر مورد انتظار
- برخی مواد مانند FKM و EPDM عمر طولانیتری در شرایط سخت دارند.
- ترکیبات و افزودنیها
6.1. پرکنندهها
- کربن بلک: بهبود خواص مکانیکی و مقاومت به سایش
- سیلیکا: بهبود استحکام و مقاومت به حرارت
6.2. نرمکنندهها
- برای بهبود انعطافپذیری در دمای پایین
6.3. آنتیاکسیدانها و ضد ازنها
- برای افزایش مقاومت در برابر تخریب محیطی
6.4. رنگدانهها
- برای کاربردهایی که نیاز به شناسایی بصری دارند.
- آزمایشها و ارزیابی مواد
7.1. آزمایشهای فیزیکی
- استحکام کششی، ازدیاد طول، سختی
7.2. آزمایشهای شیمیایی
- مقاومت به تورم در سیالات مختلف
7.3. آزمایشهای پیری
- پیری حرارتی، پیری در معرض ازن و UV
7.4. آزمایشهای عملکردی
- تست سیکل کاری، تست نشتی
- ملاحظات اقتصادی
8.1. هزینه مواد اولیه
- FKM و سیلیکون گرانتر از NBR و EPDM هستند.
8.2. هزینه تولید
- برخی مواد به شرایط پردازش خاصی نیاز دارند.
8.3. هزینه چرخه عمر
- ممکن است مواد گرانتر در بلند مدت مقرونبه صرفهتر باشند.
- روندهای جدید در مواد دیافراگم
9.1. کامپوزیتهای الاستومری
- ترکیب چند ماده برای دستیابی به خواص بهتر
9.2. نانوکامپوزیتها
- بهبود خواص مکانیکی و مانعکنندگی
9.3. مواد زیستتخریبپذیر
- برای کاربردهای خاص با ملاحظات محیطی
نتیجهگیری
انتخاب مواد اولیه مناسب برای دیافراگم لاستیکی نیازمند درک کامل شرایط کاری، محیط عملیاتی و الزامات عملکردی است. هر ماده اولیه مزایا و محدودیت های خاص خود را دارد و انتخاب نهایی اغلب نتیجه یک مصالحه بین عوامل مختلف است. با در نظر گرفتن تمام عوامل ذکر شده در این مقاله و مشاوره با متخصصان مواد، میتوان به انتخاب بهینه برای هر کاربرد خاص دست یافت.
